Kolomradiatoren - Delta laserline

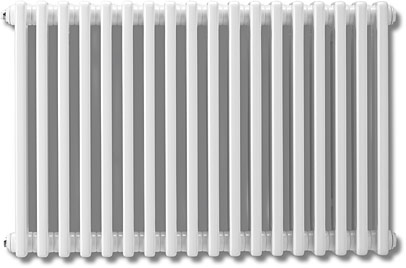

De Delta Laserline is een volledig lasergelaste stalen kolomradiator.
Buisprofielen en kopstukken worden met de laser tot kolommen en blokken gelast.

De buizen zijn langs de buitenzijde afgevlakt om de warmte-afgifte te verhogen.

Het laserlassen resulteert in nauwelijks zichtbare lasnaden.

PrevNext


Informatie:



Bouwhoogte: 26 Bouwhoogtes tussen 155 en 3000 mm
Bouwlengte: Vanaf 200mm (50mm/element)
Warmte-afgite: 75/65/20°C, volgens EN 442
Aansluitingen: 4 x 1/2’’ "" binnendraad aan de kopzijden
andere aansluitingen op aanvraag, mits meerprijs.
Naafgrootte: 1""
Lengte Element: 50 mm
Buisafmetingen: Ø  25 x 1,25 mm
Standaardkleur: RAL 9016
Max. werkdruk: 10 bar
Proefdruk: 13 bar
Max. werktemperatuur: 120°C
Verpakking: Milieuvriendelijke verpakking met verstevigde hoekbescherming
en krimp folie.
Info: Lastenboek








Hoogte 155 300 350 365 400 415
Kolommen  Diepte  Watt/El.
2 63 12.7 25.2 29.0   32.6 32,6
3 101 17.5 35.4 40.5 42,0 45.5 45,5
4 139 22.8 45.6 52.0 54,0 58.4 58,4
5 177 28.7 56.0 64.0 66,4 71.9 71,9
6 215 34.8 66.4 75.9 78,8 85.3 85,3



Hoogte 450 500 550 565 600 665
Kolommen  Diepte  Watt/El.
2 63 36.3 39.9 43.5 44,5 47.0 51,6
3 101 50.5 55.4 60.3 61,7 65.1 71,3
4 139 64.7 70.9 77.0 78,9 83.1 91,0
5 177 79.6 87.3 94.9 97,2 102.5 112,2
6 215 94.6 103.8 112.8 115,5 121.8 133,4



Hoogte 750 900 965 1000 1065 1100
Kolommen  Diepte  Watt/El.
2 63 57.7 68.2 72,8 75.3   82.3
3 101 79.4 93.6 99,7 103.0 109,1 112.3
4 139 101.2 118.9 126,6 130.7 138,3 142.4
5 177 124.8 146.8   161.3 170,7 175.8
6 215 148.5 174.7 185,9 192.0 203,2 209.2



Hoogte 1200 1500 1800 2000 2200 2500
Kolmmen  Diepte Watt/El.
2 63 89.4 110.6 132.2 146.8 161.6 184.2
3 101 121.7 149.8 178.1 197.1 216.3 245.4
4 139 154.0 189.0 223.9 247.4 270.9 306.6
5 177 190.2 233.2 276.1 304.9 333.7 377.2
6 215 226.3 277.4 328.4 362.3 396.4 447.8



Hoogte 2800 3000
Kolommen Diepte   Watt/El.
2 63 207.4 223.1
3 101 275.1 295.2
4 139 342.8 367.3
5 177 421.2 450.8
6 215 499.5 534.3

Height 155 300 350 365 400 415
Columns Width
2 63 0.27 0.40 0.44   0.49
3 101 0.39 0.57 0.64 0,65 0.70 0,72
4 139 0.51 0.75 0.83 0,85 0.91 0,94
5 177 0.62 0.93 1.03 1,07 1.14
6 215 0.75 1.11 1.24 1,28 1.37 1,41
Height 450 500 550 565 600 665
Columns Width
2 63 0.53 0.57 0.62 0,63 0.66 0,72
3 101 0.76 0.83 0.89 0,91 0.95 1,04
4 139 1.00 1.08 1.16 1,19 1.25 1,36
5 177 1.25 1.35 1.46 1,49 1.56 1,70
6 215 1.50 1.62 1.75 1,79 1.88 2,04
Height 750 900 965 1000 1065 1100
Columns Width
2 63 0.79 0.93 0,98 1.01   1.11
3 101 1.15 1.34 1,42 1.47 1,55 1.60
4 139 1.50 1.75 1,86 1.92 1,03 2.09
5 177 1.87 2.18   2.39 2,52 2.59
6 215 2.25 2.61 2,77 2.85 3,01 3.09
Height 1200 1500 1800 2000 2200 2500
Columns Width
2 63 1.19 1.45 1.71 1.88 2.05 2.31
3 101 1.73 2.11 2.49 2.74 2.98 3.35
4 139 2.26 2.77 3.27 3.60 3.92 4.38
5 177 2.80 3.41 4.02 4.44 4.85 5.49
6 215 3.33 4.05 4.78 5.28 5.79 6.59
Height 2800 3000
Columns Width
2 63 2.57 2.75
3 101 3.70 3.93
4 139 4.82 5.10
5 177 6.14 6.58
6 215 7.45 8.06
Height 155 300 350 365 400 415
Columns Width
2 63 0.31 0.54 0.62   0.70
3 101 0.46 0.79 0.91 0,94 1.02 1,06
4 139 0.62 1.05 1.20 1,24 1.35 1,39
5 177 0.77 1.31 1.49 1,54 1.67
6 215 0.92 1.56 1.78 1,84 2.00 2,06
Height 450 500 550 565 600 665
Columns Width
2 63 0.78 0.86 0.94 0,96 1.02 1,12
3 101 1.14 1.25 1.37 1,40 1.48 1,63
4 139 1.50 1.65 1.80 1,84 1.95 2,14
5 177 1.86 2.04 2.22 2,28 2.41 2,65
6 215 2.21 2.43 2.65 2,72 2.87 3,15
Height 750 900 965 1000 1065 1100
Columns Width
2 63 1.26 1.50 1,61 1.66   1.83
3 101 1.83 2.18 2,33 2.41 2,56 2.64
4 139 2.40 2.85 3,05 3.15 3,35 3.45
5 177 2.96 3.52   3.89 4,13 4.26
6 215 3.52 4.18 4,47 4.62 4,91 5.06
Height 1200 1500 1800 2000 2200 2500
Columns Width
2 63 1.99 2.47 2.96 3.28 3.61 4.09
3 101 2.87 3.57 4.27 4.73 5.20 5.91
4 139 3.75 4.66 5.57 6.18 6.80 7.72
5 177 4.63 5.75 6.87 7.62 8.38 9.52
6 215 5.50 6.83 8.17 9.06 9.96 11.31
Height 2800 3000
Columns Width
2 63 4.57 4.89
3 101 6.61 7.09
4 139 8.66 9.29
5 177 10.66 11.43
6 215 12.67 13.58
Aansluitingen : 4 x Ø 1/2" voor de hoogtes 400, 500, 600, 750 en 900 mm





Voor de hoogtes 1800 en 2000 mm : 2 x Ø1/2" (middenaansluiting)

Andere aansluitmogelijkheden : zie maatwerk prijslijst.

NA = WA + diepte/2

Model Bouwdiepte Wandafstand WA
2 – Kolommen 63 32 / 42
3 – Kolommen 101 32 / 42
4 - Kolommen 139 32 / 42



Montage : Set met 4 of 6 regelbare wand –en muurconsoles.

Montage set : meegeleverd en inbegrepen in de prijs :
Consoles, ontluchter, blindstop, schroeven en pluggen

Alle Delta-radiatoren uit het standard-assortiment kunnen aan mekaar gekoppeld worden aan de hand van nipples, waardoor grotere warmte-afgiftes bekomen worden.

Technische fiche Delta H - Delta V



Elke radiator van Radson is 10 jaar lang gewaarborgd. En dit tegen alle fabricagegebreken indien hij in normale omstandigheden, en voor een verwarmingssysteem met warm water, werd gebruikt. De waarborg geldt niet voor gebreken door installatiefouten, of factoren extern aan de radiator (waterkwaliteit, zuurstofdoorlatende leidingen,…), transport- en behandelingsschade of onbehoedzaam gebruik.
