Paneelradiatoren - RADSON Vertical

Een verticale radiator die weinig plaats inneemt aan de wand. Het voorpaneel is geprofileerd.

PrevNext
Informatie:




Hoogte (mm) 1500 - 1800 - 1950 - 2100 - 2300
Lengte (mm) 300 - 450 - 600 - 750
Stap 50 mm (warmwaterkanaal)
25 mm (convectielamellen)
Aansluitingen 6 x diameter 1/2" (15/21)
Bevestigingen verticale consoles
Toebehoren verticale consoles, 2 zijbekledingen, montageklemmen, 1 boormal, 1 draaibare ontluchter, 3 blindstoppen, schroeven en pluggen
Verpakking solide verpakking van karton met hoek- en randbescherming incl. krimpfolie
Garantie 10 Jaar
Info Lastenboek                     Nieuwe 300




Type 10C


Type 20C


Type 21C


Type 22C
















Lengte Watt VR 10C
Hoogte 1500 1800 1950 2100
450 75/65/20°C 650 765 819 876
600 75/65/20°C 867 1020 1092 1168
750 75/65/20°C   1275 1365 1460



Lengte Watt VR 20C
Hoogte 1800 1950 2100
300 75/65/20°C 819 877 935
450 75/65/20°C 1229 1315 1403
600 75/65/20°C 1638 1753 1870
750 75/65/20°C 2048 2192 2338



Lengte Watt VR 21C
Hoogte 1800 1950 2100
300 75/65/20°C 963 1020 1081
450 75/65/20°C 1445 1530 1621
600 75/65/20°C 1926 2040 2162
750 75/65/20°C 2408 2550 2702



Lengte Watt VR 22C
Hoogte 1800 1950 2100 2300
300 75/65/20°C 1132 1192 1252 1332
450 75/65/20°C 1698 1788 1877 1998
600 75/65/20°C 2264 2384 2503 2663
750 75/65/20°C 2830 2980 3129 3329

Volume: Liter per lopende meter

type 1500 1800 1950 2100 2300
10C 9,83 10,13 11,07 12,00
20C   20,13 28,27 36,40
21C   21,47 24,13 25,47
22C   21,60 23,13 24,67 26,67

Gewicht: Kilogram per lopende meter

type 1500 1800 1950 2100 2300
10C 31,33 37,47 38,67 40,13
20C   71,33 77,07 81,73
21C   83,07 91,33 96,93
22C   93,87 102,33 110,80 118,27

Aansluitingen



Andere aansluitingen zijn niet mogelijk
Bij bovenaansluiting voloende debiet nodig : min. 150 l/h

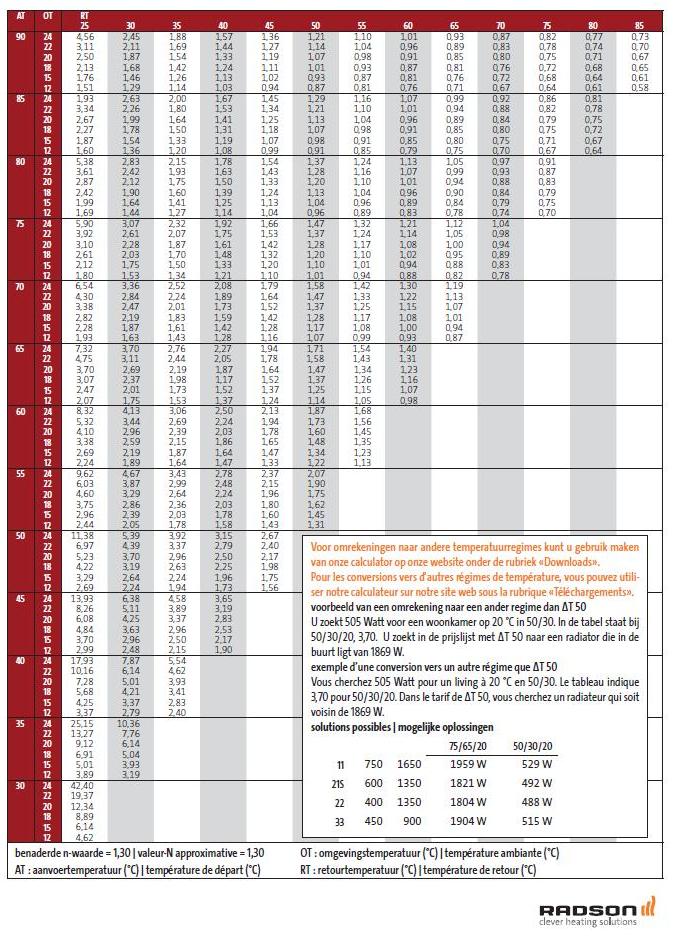

Paneel-, plint- en decoratieve radiatoren - Omrekeningstabel EN 442 - benaderende afgiftes

Technische fiche - Vertical
Download

Onze radiatoren worden gewaarborgd voor een termijn van 10 jaar  voor installaties vanaf 1 januari 2007. En dit tegen alle fabricagegebreken indien hij in normale omstandigheden, en voor een verwarmingssysteem met warm water, werd gebruikt. De waarborg geldt niet voor gebreken door installatiefouten, of factoren extern aan de radiator (waterkwaliteit, zuurstofdoorlatende leidingen,…), transport- en behandelingsschade of onbehoedzaam gebruik.

Plintverwarming en elektrische onderdelen worden gewaarborgd voor een termijn van 2 jaar.
