Chauffage par le sol

Clickjet

Chauffage par le sol - Clickjet

C'est un système de chauffage par le sol intégré et mûrement réfléchi à base de treillis de fil d'acier et d'agrafes spéciales pour les tubes.
+

C'est un système de chauffage par le sol intégré et mûrement réfléchi à base de treillis de fil d'acier et d'agrafes spéciales pour les tubes.

Les nattes de fil d'acier sont reliées entre elles au moyen d'agrafes en polyamide. Les agrafes spéciales pour les tubes peuvent être fixées n'importe où sur les nattes de fil d'acier ce qui garantit une grande flexibilité lors de la définition des schémas de pose.

Les agrafes sont destinées à maintenir les tubes Radson Diffu-Pex, mais elles assurent également un écartement optimal entre les nattes de fils d'acier et l'isolation du sol. Les nattes de fils d’acier comme le tube sont ensuite totalement emprisonnées dans la chape à base de ciment.

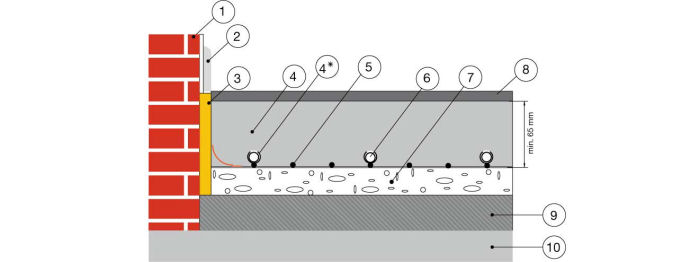

1. Mur
2. Plinthe
3. Isolaiton de plinthe
4. Chape à base de ciment
4*. Agrafes pour tube
5. Treillis de fils d'acier
6. Tube Diffu-Pex
7. Isolation
8. Revêtement de sol
9. Remplissage
10. Surface portante

Agencement du systeme

Radson Clickjet est un système de chaufage par le sol intégré et mûrement réfléchi à base de nattes de fils d'acier
et d'agrafes spéciales pour les tubes. Les nattes de fils d'acier sont reliées entre elles au moyen d'agrafes en acier.
Les agrafes spécialespourles tubes peuvent être fixées n'importe où sur la natte de fils d'acier, permettant ainsi de
bénéficier d'une grande flexibilité ors de la détermination du schéma de pose.

Les agrafes sont destinées à maintenir les tubes Diffu-Pex, mais elles assurent également un écartement optimal (15mm)
entre les treillis de fils d'acier et l'isolation du sol, tant les treillis que l tube étant ensuite emprisonnés dans la chape à base de ciment aprè la pose de celle-ci.





1. Mur
2. Plinthe
3. Isolaion de plinthe
4. Chape à base de ciment
4*. Agrafes pour tubes
5. Treillis de fils d'acier
6. Tube Diffu-Pex
7. Isolation
8. Revêtement de sol
9. Remplissage
10. Surface portante

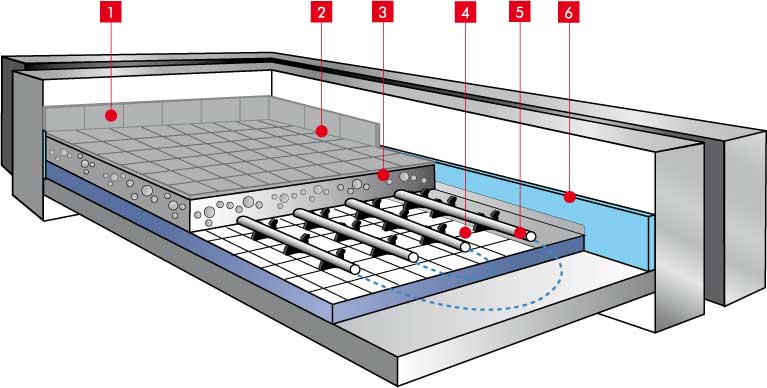

1. Joint élastique
2. Revêtement de sol (carrelages, parquet, moquette,...)
3. Chape à base de ciment (pourvue d'un agent de dispersion)
4. Treillis de fils d'acier
5. Tube Diffu-Pex
6. Isolation de plinthe avec voile soudé

Composants

Treillis fils d'acier (réf. 55010, 55011)

Exécutées au format standard de 1500 x 2250 mm, présentant des mailles de 100 x 100 mm, à partir d'un fil d'acier étiré et nu.









Agrafes pour nattes (réf. 55004)

Des clips spéciaux en polyamide, destinés à relier les nattes de fils d'acier entre elles. Il est nécessaire d'avoir 5 clips/natte de fils d'acier.









Tube PE-Xa (réf. 54000, 54001, 54009, 54023, 54026, 54027)
Ce tube de polyéthylène amélioré d'un diamètre de 14 ou 17 mm et pourvu d'un écran de diffusion d'oxygène, est agrafé dans l'isolation. Par principe, le tube est posé d'un seul tenant et sans accouplements.
Tube PE-RT (réf. 54603, 54604, 54605, 54703, 54704, 54705)
Le tube en polyéthylène PE-RT de Ø 16 mm, équipé d'un écran de diffusion d'oxygène, est agrafé dans l'isolation. Par principe, le tube est posé d'un seul tenant et sans raccords.



Agrafes pour tubes (réf. 55005, 55008)

Agrafes spéciales en matière synthétique. Elles sont destinées à la fixation des tubes et maintiennent un écart de 1,5 cm entre les nattes de fils d'acier et l'isolant du sol. Les agrafes peuvent être fixées n'importe où sur les nattes de fils d'acier, offrant ainsi une flexibilité optimale en termes de placement. 200 pièces par emballages, pour 120 m de tube.






Isolation de plinthe avec voile soudé (réf. 50220)

En mousse de polyéthylène, d'une épaisseur de 8mm et d'une hauteur de 16mm, à voile PE soudé.
Compense les dilatations thermiques de la chape à base de ciment et offre une protection contre
les ponts thermiques et les ponts acoustiques.









Panneau isolant (réf. 50180, 50181)

Couche isolante en mousse de polystyrène expansée suivant la nome DIN 18164.
Existe en 20mm ou 25mm.










Voile PE (réf. 50758)

Voile de polyéthylène, d'une épaisseur de 02mm, qui protège l'isolation du sol contre le mortier et 'humidité.










Émulsion pour la chape à base de ciment (réf. 50074, 50075)

Adjuvant pour la chape à base de ciment. Pour les proportions à respecter: voir les indications sur l'emballage.









Profil pour joint de dilatation (réf. 50076)

Bande pour joint de dilatation (réf. 50077)

Tube de protection (réf. 50078)










Courbe de guidage (réf. 50070 et 50071)













Dérouleur pour ruban adhésif (réf. 50230)

Ruban adhésif PVC transparent (réf. 50225)
Ruban adhésif PVC transparent colle à solvant 80mm









Dérouleur pour tube de chauffage par le sol, pliable (réf. 50018)













Pince coupante (réf. 53120)

Assemblage

Posez l'isolation de plinthe le long des piliers et autres obstacles, la couche de polystyrène dirigée vers la paroi.
Cassez l'isolation de plinthe dans les coins.

Placez l'isolation de plinthe. Veillez à un raccord parfait dans les coins et entre les panneaux. Lors de l'application de plusieurs panneaux isolantes, la seconde couche doit être appliquée perpendiculairement, afin que les joints des deux couches ne coïncident pas.

Posez le voile PE sur l'isolation du sol. Un chevauchement de 10 cm est requis. Posez le rabat en polystyrène de l'isolation de plinthe par-dessus le voile PE.

Posez les nattes de fils d'acier, la face bombée vers la haut, en respectant un écart de 10 cm par rapport aux parois et autres obstacles.
Reliez les nattes entre elles au moyen des agrafes.

Fixez les agrafes pour tubes aux treillis de fils d'acier en respectant le plan de pose.
La distance maximale entre deux agrafes est de 90 cm (toutes les 5 à 6 mailles).
Dans les courbes, une agrafe doit être prévue toutes les 2 mailles.

Placez le tube du circuit d'alimentation, de l'extérieur du circuit vers le centre, avec un double epacement intermédiaire.
Poussez le tube dans les agrafes prévues à cet effet. Le placement des tubes commence au niveau du raccord avec le collecteur.

Formez une boucle au centre du circuit.

Placez maintenant le tube de retour, entre deux tubes d'alimentation, et raccordez-le au collecteur de retour. Pour éviter les tensions
au niveau de raccordements au collecteur, vous utiliserez les guides spéciaux pour les courbes.
