Le système Rolljet est un système à pose simple et rapide pour le chauffage par le sol sur base d'un polystyrène expansé en rouleaux et de clips pour la fixation des tubes expansé en rouleaux et de clips pour la fixation des tubes Diffu-Pex.

Ce système est caractérisé par un réseau d'ancrage original.

Grâce à ce réseau d'ancrage, les clips munis d'un aiguillon retiennent les tubes.

La trame lignée pré-imprimée et la possibilité d'appliquer les clips à n'importe quel endroit de l'isolation se traduisent par un système rapide, simple et flexible.

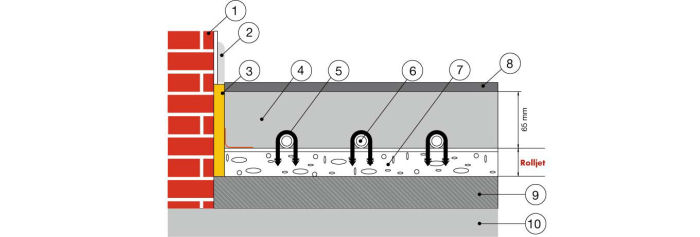

1. Mur
2. Plinthe
3. Isolation de plinthe
4. Chape à base de ciment
5. Clips
6. Tube Diffu-Pex
7. Panneau Rolljet
8. Revêtement de sol
9. Remplissage
10. Surface portante

Assemblage

Montage

La surface doit être plane, sèche et libre d'obstacles.

Agrafez l'isolation de plinthe dans tous les murs qui sont en contact avec le sol chauffé (A).
Tous les objets (p. ex les piliers ou parois) présents dans la surface doivent également être pourvus d'une
isolation de plinthe. Veillez à ce que le voile de chevauchement se trouve bien du côté du sol.

Ôtez l'emballage d'un rouleau comme le montre la photo. Commencez par couvrir les grandes
zones de l'espace.

Déroulez le rouleau jusque contre le mur (B). Mesurez ensuite 1m à partir du mur et marquez ce repère
sur la plaque. Reculez le rouleau et mesurez 1m supplémentaire à partir de la marque. Coupez la plaque
de Rolljet à longueur et conservez le restant du rouleau.

Calez la bande de Rolljet contre le mur en vous aidant du pied. Posez le voile de chevauchement sur la
bande de Rolljet.

Déroulez la seconde bande de Rolljet à côté de la première et coupez-la  longueur selon les instructions
du point (C). Poussez la bande contre la première en vous aidant du pied. Collez ensuite les deux bandes
ensemble au moyen de la bande adhésive transparante (D).
La dernière bande, qui aura une largeur inférieure à 1m, peut être comblée avec les restants des rouleaux.
Vous utiliserez ainsi le moindre morceau de bande Rolljet.

Placez les profils pour joints de dilatation sur le sol comme l'indique le plan de pose joint (E).

Poussez le tube à travers la courbe de guidage. La plus grande ouverture de la courbe se trouvera dans
la partie supérieure.  Placez 1 clip en U avant chaque courbe, 1 dans la courbe et 1 après la courbe.
La personne qui déroule le tube maintient son pied sur le tube pendant cette opération.

Placez le circuit suivant les distances calculées. Compte tenu d'un schéma de pose en spirales, vous n'aurez
que 2 courbes de 180° au centre (G). Répétez ces opérations et connectez le tube au collecteur de retour.

Placez les bandes PE dans les profils pour joints de dilatation (H). Vous pouvez découper les trous pour les
passages des tubes dans le voile PE en vous aidant de la partie étroite d'une courbe de guidage. Decoupez
la face inférieure de l'ouverture et placez la bande dans le profil. Glissez ensuite une douille de passage sur
chaque tube. L'ouverture doit toujours se situer dans le bas.

Procédez au test de pression et laissez sécher la chape à base de ciment suivant les spécifications.

En cas de sols durs, il est important de prolonger le joint de dilatation jusqu'au niveau du sol (K).

Le joint sera ensuite obturé au moyen d'un mortier élastique.



 A. B.C.
D. E.  F.
G. H. I.
J. K.

Composants

Panneau tacker à voile d'ancrage
Ce rouleau de matériaux isolant est muni d'un réseau d'armature unique
(Brevet P28 49805) dans lequel sont chassées des agrafes à aiguillons.
Ce réseau d'ancrage protège également le matériau d'isolation contre le mortier
et l'humidité. Afin de raccourcir les délais de montage, ce réseau est porteur
d'une trame imprimée (50 mm x 50m)
Le rouleau de matériaux isolant est entaillé en biseau sur les 2/3 de son épaisseur,
permettant ainsiu un enroulement et un déroulement aisé du matériau et garantissant en
outre des raccords pafais au niveau de l'isolation (aucun pont de thermique).



Tube PE-Xa (réf. 54000, 54001, 54009, 54023, 54026, 54027)
Ce tube de polyéthylène amélioré d'un diamètre de 17 ou 20 mm et pourvu d'un écran
de diffusion d'oxygène, est agrafé dans l'isolation. Par principe, le tube est posé d'un seul
tenant et sans accouplements.
Tube PE-RT (réf. 54603, 54604, 54605, 54703, 54704, 54705)
Le tube en polyéthylène PE-RT de Ø16mm, équipé d'un écran de diffusion d'oxygène,
est agrafé dans l'isolation. Par principe, le tube est posé d'un seul tenant et sans raccords.





Clips de fixation U (réf. 50227)
Clips spéciaux en polyamide, munis d'un aiguillon.
Conçus pour des tubes de 17mm - 20mm.










Isolation de plinthe avec voile soudé (réf. 50220)
En mousse de polyéthylène, d'une épaisseur de 8mm et d'une hauteur de 160mm,
à voile PE soudé. Compense les dillatations thermiques de la chape à base de ciment
et offre une protection contre les ponts thermiques et les ponts acoustiques.









Panneau isolant (réf. 50180, 50181)
Couche isolante en mousse de polystyrène expansée suivant la norme DIN 18164.
Existe en 20 mm et 25mm.










Profil pour joint de dilatation (réf 50076)

Bande pour joint de dilatation (réf 50077)

Tube de protection (réf 50078)









Courbe de guidage (réf. 50070 et 50071)












Émulsion chape (réf 50075)
Adjuvant pour la chape à base de ciment.
Pour les proportions à respecter : voir les indications sur l'emballage.










Dérouleur pour ruban adhésif (réf. 50230)

Ruban adhésif pvc transparet (réf. 50225)

Colle à solvent 80mm (réf. 50225)

Agencement du systeme

Avec son système Rolljet, Radson propose un système de chauffage par le sol qui se caractérise
par des délais d'installation particulièrement courts. L'élément porteur de ce type de chauffage par le sol est
un rouleau de matériau isolant sur lequel est collé un réseau d'ancrage. Les tubes y sont fixés au moyen
d'agrafes tirées au pistolet.

Grâce au réseau d'ancrage en matériau composite, le tube reste ancré lors du coulage
de la chape à base de ciment. La trame lignée, imprimée sur la voile facilite un montage correct.


1. Mur
2. Plinthe
3. Isolation de plinthe
4. Chape à base de ciment
5. Clips
6. Tube Diffu-Pex
7. Panneau Tacer
8. Revêtement de sol
9. Remplissage
10. Surface portante

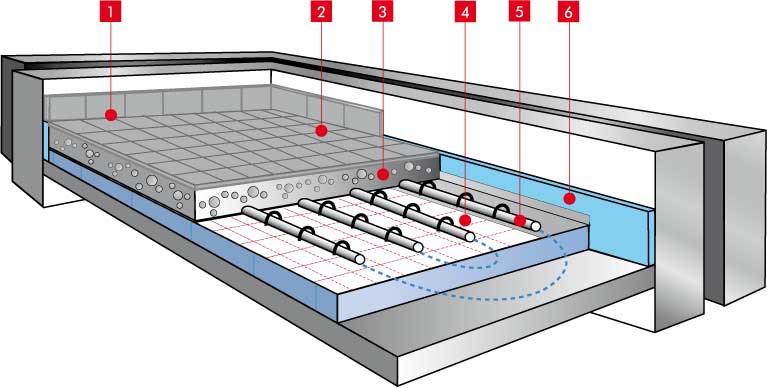

1. Joint élastique
2. Revêtement de sol (carrelages, parquet, moquette,...)
3. Chape à base de ciment (ourvue d'n agent de dispersion)
4. Plaque tacker à voile d'ancrage
5. Tube Dffu-Pex
6. Isolation de plinthe à voile soudée

DoP - Rolljet EPS 035

DoP - Rolljet EPS 040

DoP - Rolljet EPS 100

DoP - Rolljet EPS 200

DoP - Objektline
