Radiateurs design horizontaux - Pago H

Un radiateur décoratif discrèt aux angles arrondies. Les tubes sont horizontaux.
PrevNext

Information:

Hauteur (mm) 305 - 380 - 455 - 530 - 605 - 680 - 755 - 905
Longueur (mm) 1200 - 1500 - 1800 - 2000 - 2200
Raccordements 2 x diamètre 1/2" (15/21)
Fixations 4 pattes de fixation sont soudées à l’arrière pour 4 consoles murales réglables.
Accessoires Fixations, 1 bouchon purgeur, 1 bouchon plein, vis et chevilles.
Emballage emballage solide en carton avec protections pour les angles et les bords, film rétractable inclus
Garantie 10 Ans

Simple



Double




Longueur Watt Simple
Hauteur 305 380 455 530 605 680 755 905
1200 75/65/20     599       968
1800 75/65/20 617   898
2000 75/65/20 686 842 998 1152 1306 1460 1614 1922
2200 75/65/20             1775



Longueur Watt Double
Hauteur 305 380 455 530 605 680 755 905
1200 75/65/20         1428   1738
1500 75/65/20     1383
1800 75/65/20     1660
2000 75/65/20 1280   1844 2114 2380   2896
2200 75/65/20     2028
Longueur Volume Simple
Hauteur 305 380 455 530 605 680 755 905
1200 L     5,33       8,88
1800 L 5,33   7,99
2000 L 5,92 7,40 8,88 10,36 11,84 13,32 14,80 17,76
2200 L             16,28



Longueur Volume Double
Hauteur 305 380 455 530 605 680 755 905
1200 L         12,48   15,60
1500 L     11,70
1800 L     14,04
2000 L 10,40   15,60 18,20 20,80   26,00
2200 L     17,16



Longueur Poids Simple
Hauteur 305 380 455 530 605 680 755 905
1200 kg     12,50       20,80
1800 kg 12,50   18,70
2000 kg 13,80 17,30 20,80 24,20 27,70 31,10 34,60 41,50
2200 kg             38,10



Longueur Poids Double
Hauteur 305 380 455 530 605 680 755 905
1200 kg         31,00   38,80
1500 kg     29,10
1800 kg     34,90
2000 kg 25,80   38,80 45,20 51,70   64,60
2200 kg     42,60



Tous les modèles simples et doubles de stock sont réversibles gauche / droite.

Diamètre raccordements : départ et retour : Φ ½” (15/21),
Bouchon purgeur, vidange et bouchon plein :   Φ1/8” (5/10)

Raccordements : 2 x Φ ½” (15/21)

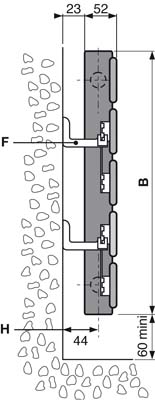

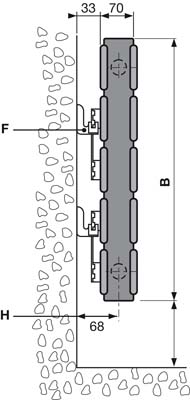

            Simple                                                       Double




A = Entaxe raccordements
B = Hauteur
C = Longueur
F = Console de fixation
H = manchons lateraux




Montage

Emplacement des fixations

C = 1200 mm
6, 8, 10 éléments

C = 1500 -> 2200 mm
4, 5 élément

C = 1500 -> 2200 mm
6, 7, 8, 9, 10, 12 éléments

Fiche technique Pago H & V
Télécharger
Chaque radiateur de Radson est garanti pendant 10 ans. Et ceci contre tous les vices de fabrication, à condition d'être utilisé sous des conditions normales et dans le cadre d'un système de chauffage à eau chaude. La garantie ne s'applique pas aux défauts d'installation, aux facteurs externes au radiateur (qualité de l'eau, canalisations perméables à l'oxygène,…), aux dégâts consécutifs au transport et à la manipulation ou à un usage peu précautionneux.
