Radiateurs design verticaux - Pago V

Un radiateur décoratif discrèt aux angles arrondies.
Le tubes sont verticaux.
PrevNext

Information :

Hauteur (mm) 1200 - 1500 - 1800 - 2000 - 2200
Longueur (mm) 305 - 380 - 455 - 530 - 605 - 680 - 755 - 905
Raccordements 2 x diamètre 1/2" (15/21)
Fixations 4 pattes de fixation sont soudées à l’arrière pour 4 consoles murales réglables.
Accessoires Fixations, 1 bouchon purgeur, 1 bouchon plein, vis et chevilles.
Emballage emballage solide en carton avec protections pour les angles et les bords, film rétractable inclus
Garantie 10 Ans

Simple



Double


Longueur Watt Simple
Hauteur 1200 1800 2000 2200
305 75/65/20   596 660
380 75/65/20     825
455 75/65/20 606 894 990
530 75/65/20     1155
605 75/65/20     1320
680 75/65/20     1485
755 75/65/20 1010   1650 1820
905 75/65/20     1980



Longueur Watt Double
Hauteur 1200 1500 1800 2000 2200
305 75/65/20       984
380 75/65/20
455 75/65/20   1137 1338 1476 1608
530 75/65/20       1722
605 75/65/20 1240     1968
680 75/65/20
755 75/65/20 1550     2460
905 75/65/20
Longueur Volume Simple
Hauteur 1200 1800 2000 2200
305 L   5,33 5,92
380 L     7,40
455 L 5,33 7,99 8,88
530 L     10,36
605 L     11,84
680 L     13,32
755 L 8,88   14,80 16,28
905 L     17,76



Longueur Volume Double
Hauteur 1200 1500 1800 2000 2200
305 L       10,40
380 L
455 L   11,70 14,04 15,60 17,16
530 L       18,20
605 L 12,48     20,80
680 L
755 L 15,60     26,00
905 L



Longueur Poids Simple
Hauteur 1200 1800 2000 2200
305 kg   12,50 13,80
380 kg     17,30
455 kg 12,50 18,70 20,80
530 kg     24,20
605 kg     27,70
680 kg     31,10
755 kg 20,80   34,60 38,10
905 kg     41,50



Longueur Poids Double
Hauteur 1200 1500 1800 2000 2200
305 kg       25,80
380 kg
455 kg   29,10 34,90 38,80 42,60
530 kg       45,20
605 kg 31,00     51,70
680 kg
755 kg 38,80     64,60
905 kg

Tous les modèles simples et doubles de stock sont réversibles gauche / droite.

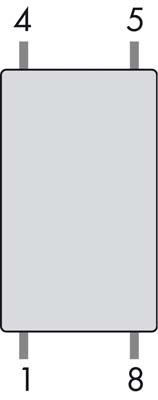

Diamètre raccordements : départ et retour : Φ ½” (15/21),
Bouchon purgeur, vidange et bouchon plein : Φ 1/8” (5/10)

Raccordements : 2 x Φ ½” (15/21)

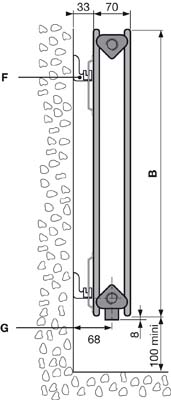

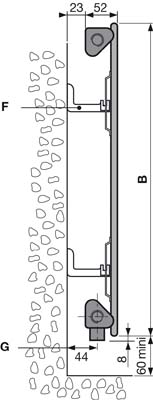

Simple                                                            Double

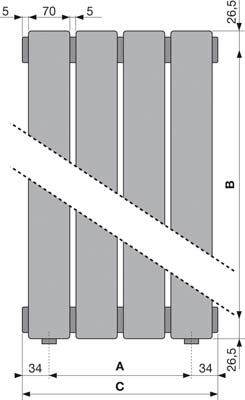

A = Entaxe raccordements
B = Hauteur
C = Longueur
F = Console de fixation
G = Manchons lateraux

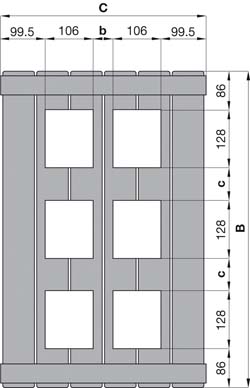

Emplacement des fixation

C = 1200 mm
6, 8, 10 éléments

C = 1500 -> 2200 mm
6, 7, 8, 9, 10, 12 éléments

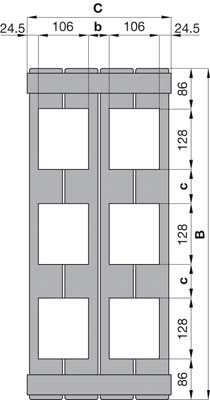

C = 1500 -> 2200 mm
4, 5 éléments

Fiche technique Pago H & V
Télécharger
Chaque radiateur de Radson est garanti pendant 10 ans. Et ceci contre tous les vices de fabrication, à condition d'être utilisé sous des conditions normales et dans le cadre d'un système de chauffage à eau chaude. La garantie ne s'applique pas aux défauts d'installation, aux facteurs externes au radiateur (qualité de l'eau, canalisations perméables à l'oxygène,…), aux dégâts consécutifs au transport et à la manipulation ou à un usage peu précautionneux.
