Vloerkoeling vs. plafondkoeling: kiezen of combineren?
Vloerkoeling vs. plafondkoeling
Vloerverwarming is zonder twijfel de meest bekende vorm binnen de stralingssystemen voor verwarming en -koeling. De stralingswarmte zorgt voor een aangenaam gevoel en creëert een gelijkmatige warmte zonder temperatuurverschillen in de ruimte. Een vloersysteem is bovendien onderhoudsarm en vormt een goede match met een warmtepomp voor energiezuinige lagetemperatuurverwarming. Mits het gaat om een omkeerbare warmtepomp kan je tijdens de warme zomermaanden ook nog genieten van vloerkoeling om de eerste weerkaatsing van de zonnewarmte via de vloer weg te nemen.

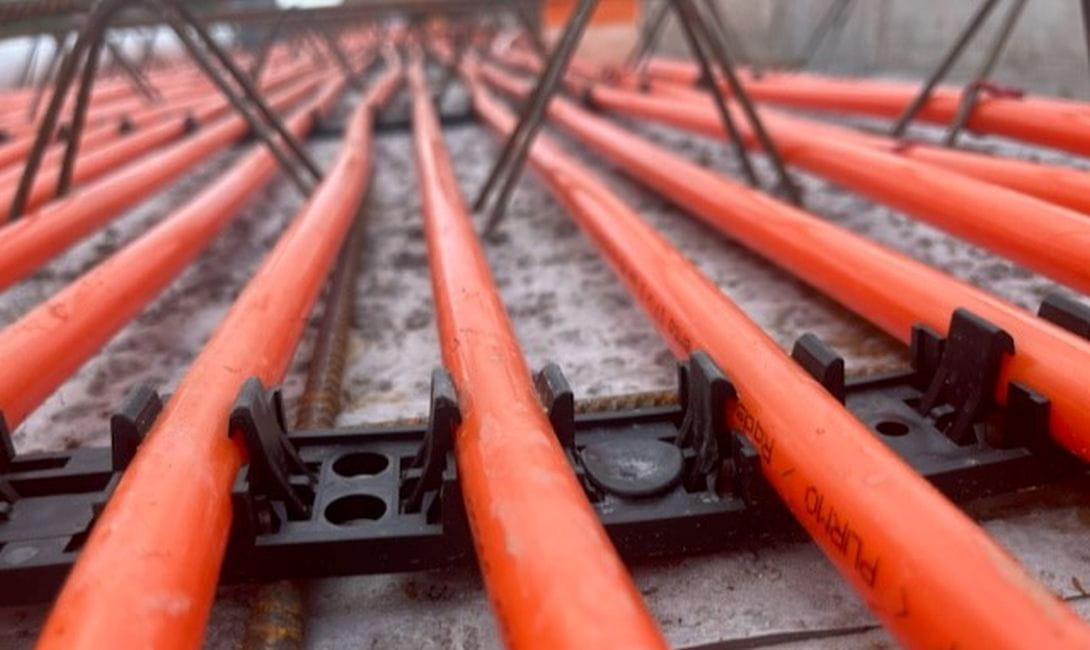

Ondanks het feit dat een plafondsysteem dezelfde voordelen biedt, is dit bij het brede publiek nog altijd minder bekend. Toch kan het in de huidige bouwomstandigheden interessant zijn om het plafond te activeren. “Via het plafond koelen is erg interessant omdat koude lucht valt en zo de volledige ruimte efficiënt wordt gekoeld. Zeker nu warme zomers steeds meer de regel worden, biedt plafondkoeling dus een mooie oplossing voor optimaal binnenklimaatcomfort het hele jaar door. Onze PexPenta 5-lagenbuis in diameter 17x2 mm is hiervoor uitermate geschikt dankzij zijn hoge mechanische sterkte en goede warmtegeleiding die zorgt voor een optimale overdracht”, zegt Kevin Vermeir, Salesmedewerker bij Radson.
Vloer- en/of plafondkoeling: 3 situaties vergeleken
De gelijkenis tussen een vloersysteem en een plafondsysteem kan het moeilijk maken om de knoop door te hakken. In zo een geval bieden de HVAC-specialisten van onze calculatiedienst graag raad. Zo gingen we onlangs aan de slag voor een klant die onze hulp vroeg bij het kiezen van het juiste stralingssysteem voor zijn nieuwbouwwoning. Met behulp van de Heat-Box software tool berekenden we de binnentemperatuur op basis van het voorziene koelvermogen in drie situaties: met vloerkoeling, met plafondkoeling en met zowel vloer- als plafondkoeling.
“Als de klant enkel vloerkoeling zou installeren, toont onze simulatie aan dat de temperatuur boven het comfortniveau blijft. In de leefruimte, typisch een ruimte met grote ramen, zou het tijdens warme zomerdagen boven 29°C blijven”, zegt Jente Witters, HVAC Systems Specialist bij Radson.
Tegen het plafond is het het warmste, waardoor je daar meer warmte kan onttrekken.
In het geval er wordt gekozen voor plafondkoeling geven onze berekeningen een gunstiger resultaat in vergelijking met vloerkoeling. Vooral ’s avonds en in ruimtes met een grotere oppervlakte is er een duidelijk verschil. “Dat valt onder andere te verklaren door het feit dat warmte stijgt, waardoor het tegen het plafond het warmste is en je daar dus ook meer warmte kan onttrekken”, legt Jente uit. In deze situatie zullen we in de leefruimte op de heetste zomerdagen net onder 28°C geraken. Ondanks het feit dat plafondkoeling in dit geval dus een beter resultaat geeft, moeten we concluderen dat enkel vloerkoeling of enkel plafondkoeling in dit project te weinig koelvermogen oplevert.
Wanneer we de berekening maken voor de combinatie van vloerkoeling en plafondkoeling, zien we een duidelijke verbetering van de binnentemperatuur doorheen de dag. In de slaapkamers krijgen we een aangename 21°C en de maximumtemperatuur in de leefruimte is nu 24°C. Onze simulatiesoftware houdt telkens rekening met de warmste zomerdag die tijdens het afgelopen jaar werd gemeten door het KMI. Voor de leefruimte hebben we in de calculatie rekening gehouden met beschaduwing van de ramen. In dit project zal er in eerste instantie gebruik gemaakt worden van natuurlijke zonwering in de vorm van hoge beplanting en bomen in de tuin.
Resultaat van de simulatie voor ruimtetemperaturen bij vloer- en plafondkoeling
Waarom plafondkoeling en vloerkoeling combineren?
Wanneer je zowel de vloer als het plafond activeert met een stralingssysteem, verdubbel je de stralingsoppervlakte. Hoe groter die oppervlakte, hoe groter het vermogen. “Wanneer je een vloer- en plafondsysteem combineert, zal de watertemperatuur lager zijn om te verwarmen”, vertelt Kevin. “Zo kan de warmtepomp een hoger rendement halen en dus zuiniger functioneren. Dat is een win-win voor het milieu en de portemonnee van de eindgebruiker.”
Bovendien ontstaat er een grote inertie doordat in bijna alle oppervlaktes gelijktijdig warmte wordt toegevoegd of onttrokken. Temperatuurschommelingen worden op die manier tot een minimum beperkt. De watertemperatuur in de warmtepomp moet in dat geval ook zeer beperkt veranderen, wat bevorderlijk is voor de levensduur van het toestel.
Beide systemen zijn bovendien onderhoudsarm en praktisch volledig onzichtbaar. Dat vergemakkelijkt de inrichting en aankleding van de ruimtes. Net zoals een vloersysteem in de vloerlaag wordt weggewerkt, wordt een plafondsysteem volledig ingebouwd. Je hoeft dus geen vals plafond te voorzien en kan kiezen voor hogere binnenruimtes of kleinere bouwlagen. Dat laatste kan je dan weer een mooie besparing in de totaalkost van de ruwbouw opleveren.
Marteco is actief als cv-installateur. Doorgaans installeren ze de Radson-producten op andere werven, maar deze keer vroegen ze onze raad voor een eigen nieuwbouwwoning.
Kan de combi vloerkoeling en plafondkoeling nog beter?
De combinatie van vloerkoeling en plafondkoeling levert in ons referentieproject een zeer mooi resultaat op. Het effect hiervan kan je eventueel nog versterken door het plaatsen van volledig geautomatiseerde zonwering. Zonnestraling genereert immers een niet te onderschatten opwarming van de woning, zeker in de zomer. Een gehele of gedeeltelijke overkapping kan bijvoorbeeld ook mooi in het geheel worden geîntegreerd.
Bovenop het koelsysteem kan de installatie worden aangevuld met onze Unisenza-zoneregeling. Omdat je per seizoen verschillende ideale debieten nodig hebt om te verwarmen of koelen, is een zoneregeling een must. De Unisenza digitale thermostaten bewaken en regelen de temperatuur per ruimte. Zo kunnen gebruikers elk seizoen genieten van optimaal binnencomfort, waar een minimaal energieverbruik van de installatie tegenover staat. Bovendien kan de volledige regeling vanop afstand worden bestuurd via de gebruiksvriendelijke Unisenza-app.
De Unisenza Digital Wifi thermostaat kan als centrale thermostaat worden gebruikt voor de tijdprogrammatie van de Basic en Digital modellen.
Voor dit project hebben we enkel de calculaties en simulaties gemaakt voor vloer- en/of plafondactivatie. Als plafondactivatie geen optie is, kan vloerkoeling gecombineerd worden met onze iVector S2 ventiloconvector. Dit toestel is zowel als opbouw- en inbouwmodel verkrijgbaar en in diverse opstellingen te integreren.
Ontdek de iVector S2 ventiloconvector
Wil jij ook een beroep doen op onze calculatiedienst voor jouw project of wil je meer weten over onze verschillende stralingssystemen? Aarzel niet om contact met ons op te nemen!
