Radiateurs à panneaux

Vertical

Radiateurs à panneaux - Vertical

Un radiateur vertical qui prend peu de place au mur. La face avant est profilée.



+

Information:

Hauteur (mm) 1500 - 1800 - 1950 - 2100 - 2300
Longueur (mm) 300 - 450 - 600 - 750
Pas 50 mm (canal d'eau chaude)
25 mm (lamelles de convection)
Raccordements 6 x diamètre 1/2" (15/21)
Fixations verticales
Accessoires verticales, 2 habillages latéraux, clips de blocage, 1 bouchon purgeur orientable, 3 bouchons pleins, vis et chevilles.
Emballage emballage solide en carton avec protections pour les angles et les bords, film rétractable inclus
Garantie 10 Ans

Types de radiateurs

Type 10c

Type 20c

Type 21c

Type 22c

Emissions calorifiques et dimensions

Longueur Watt VR 10C
Hauteur 1500 1800 1950 2100
450 75/65/20 650 765 819 876
600 75/65/20 867 1020 1092 1168
750 75/65/20   1275 1365 1460



Longueur Watt VR 20C
Hauteur 1800 1950 2100
300 75/65/20 819 877 935
450 75/65/20 1229 1315 1403
600 75/65/20 1638 1753 1870
750 75/65/20 2048 2192 2338



Longueur Watt VR 21C
Hauteur 1800 1950 2100
300 75/65/20 963 1020 1081
450 75/65/20 1445 1530 1621
600 75/65/20 1926 2040 2162
750 75/65/20 2408 2550 2702



Longueur Watt VR 22C
Hauteur 1800 1950 2100 2300
300 75/65/20 1132 1192 1252 1332
450 75/65/20 1698 1788 1877 1998
600 75/65/20 2264 2384 2503 2663
750 75/65/20 2830 2980 3129 3329

Contenance en eau et poids

Volume: Litre

Type 10           Type 20         Type 21         Type 22

  1500 1800 1950 2100     1800 1950 2100     1800 1950 2100     1800 1950 2100 2300
300           300 6,50 7,10 7,60   300 6,50 7,10 7,60   300 6,50 7,10 7,60 8,10
450 4,80 5,30 5,50 5,70   450 9,70 10,70 11,40   450 9,70 10,70 11,40   450 9,70 10,70 11,40 12,20
600 6,10 6,80 7,10 7,40   600 13,00 14,30 15,20   600 13,00 14,30 15,20   600 13,00 14,30 15,20 16,20
750   8,50 8,80 9,10   750 16,20 17,90 19,10   750 16,20 17,90 19,10   750 16,20 17,90 19,10 20,30





Poids: kg

Type 10           Type 20         Type 21         Type 22

  1500 1800 1950 2100     1800 1950 2100     1800 1950 2100     1800 1950 2100 2300
300           300 21,40 23,12 24,52   300 23,73 25,62 27,30   300 25,79 27,14 29,68 31,92
450 14,10 16,86 17,40 18,06   450 32,10 34,68 36,78   450 35,18 37,79 40,31   450 37,84 39,44 43,25 46,61
600 18,80 22,48 23,20 24,08   600 42,80 46,24 49,04   600 46,62 49,97 53,33   600 49,88 51,74 56,82 61,30
750   28,10 29,00 30,10   750 53,50 57,80 61,30   750 58,07 62,14 66,34   750 61,93 64,04 70,39 76,00

Types de raccordements

Autres raccordements ne sont pas possibles



Supports

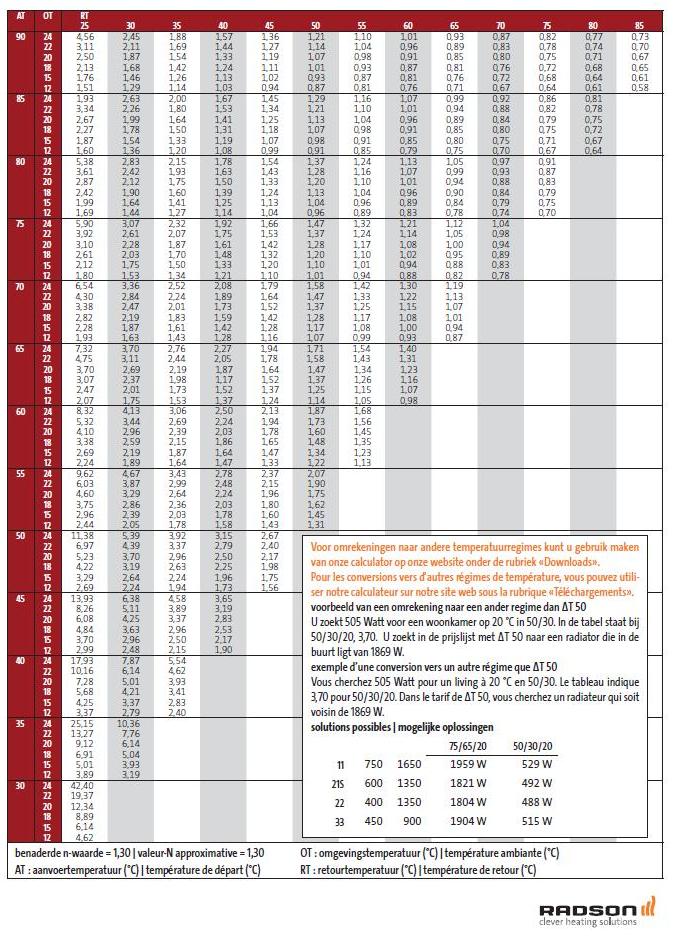

Facteurs correctifs

Radiateurs panneaux, plinthe et décoratifs - tableau de conversion EN 442 - émissions approximatives

Fiche technique - Vertical

Manuel Console verticale

Manuel Console verticale 2020

Cahier de charge - Vertical

Cahier de charge - Vertical
DOC: 0.08 MB

Tous les produits Radson sont garantis pendant 10 ans. Les matériaux électriques des radiateurs électriques et le chauffage encastrable (Optimo) sont garantis pendant 2 ans. Dans le cas des radiateurs, la garantie couvre tous les vices de fabrication, à condition d’être utilisés dans des conditions normales et dans le cadre d’un système de chauffage à eau chaude. La garantie ne s’applique pas aux défauts d’installation, aux facteurs externes au radiateur (qualité de l’eau, canalisations perméables à l’oxygène…) ou aux dégâts résultant du transport, de la manipulation ou d’un usage peu précautionneux. Dans le cas du chauffage par le sol, on parle d’une garantie de système.
