Vertical
Perfect voor kleine ruimtes
- Slank ontwerp
- Hoge ruimte-efficiëntie
- Hoge verwarmingskracht
- Optionele handdoekhouder
- Verschillende kleuropties beschikbaar
Productbeschrijving

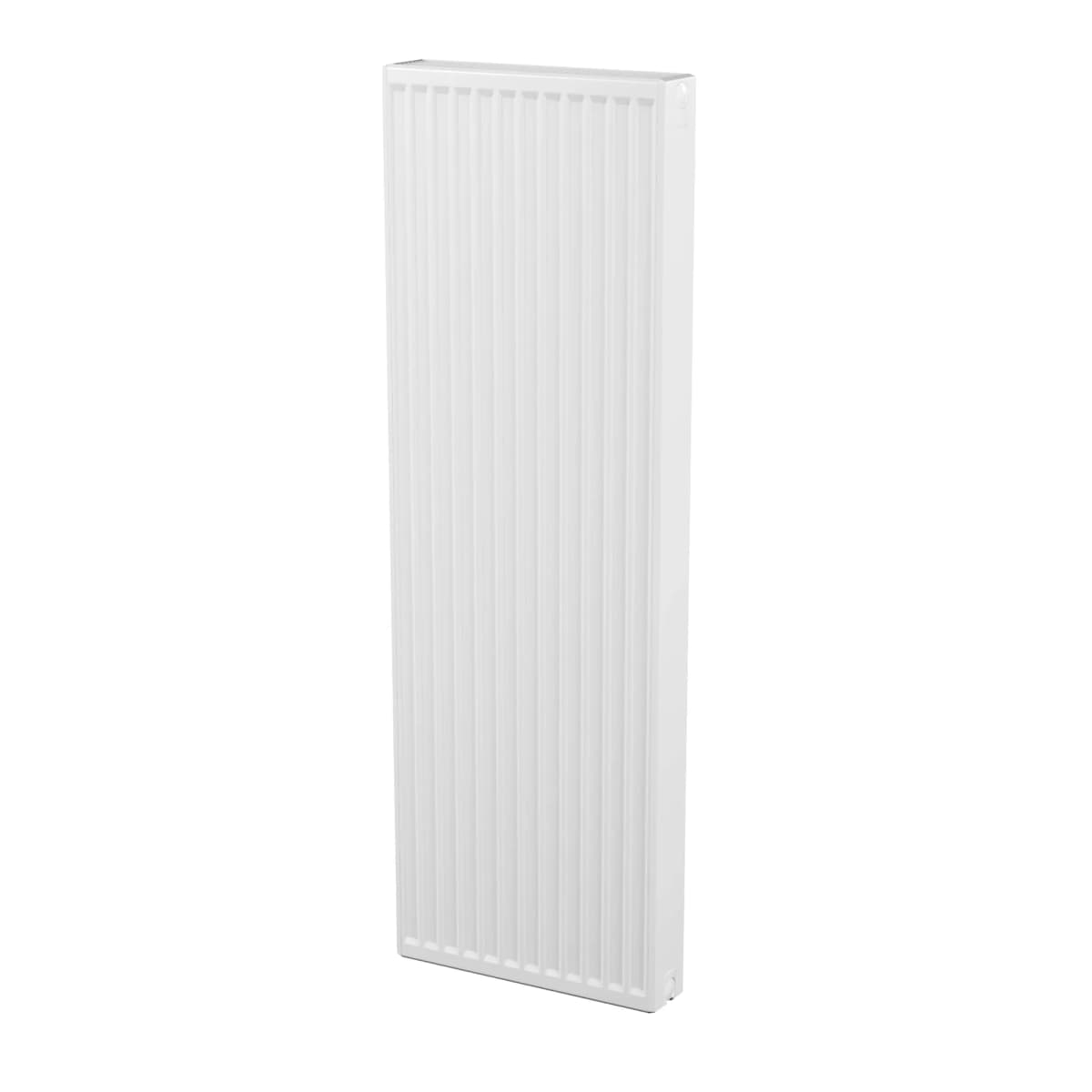

Vertical is een traditionele paneelradiator die verticaal georiënteerd is om het muuroppervlak optimaal te benutten. Hij is smal en discreet en biedt een zeer hoog verwarmingseffect hoewel de ruimte beperkt is. Voor meer functionaliteit in de badkamer en keuken is een praktische handdoekhouder verkrijgbaar als accessoire. De standaardkleur is RAL 9016 wit, maar er is een brede waaier aan speciale kleuren optioneel verkrijgbaar. Compleet met ophangbeugels inclusief set schroeven en pluggen met montage-instructie, zijkappen met installatieclips, 3 messing blindpluggen en ontluchter.
Technische specificaties
| ETIM-klasse | EC011022 - Paneelradiator |
|---|---|
| Materiaal | Staal |
| Type | 22 - 21 - 20 - 10 |
| Oppervlaktestructuur voorplaat | Geprofileerd |
| Watervoerende voorplaat | Ja |
| Geschikt voor vochtige ruimte | Nee |
| Hoogte [mm] | 1500 - 2300 |
| Lengte [mm] | 300 - 750 |
| Diepte [mm] | 50 - 105 |
| Warmteafgifte EN 442 20°C - 55/45 [W] | 375 - 1767 |
| Warmteafgifte EN 442 20°C - 75/65 [W] | 721 - 3472 |
| Warmteafgifte EN 442 20°C - 70/40 [W] | 419 - 1982 |
| Warmteafgifte bepaald door erkend EN 442 laboratorium | Ja |
| N-exponent | 1.2787 - 1.334 |
| Max. werkdruk [bar] | 10 |
| Waterinhoud [l] | 3.08 - 15.95 |
| Standaardkleur | Ja |
| Kleur | Wit |
| RAL-nummer | 9016 |
| Glansgraad | Glanzend |
| Aangelaste strippen | Nee |
| Met zijbekleding | Ja / Nee |
| Met bovenbekleding | Nee |
| Kantelbaar | Nee / Ja |
| Aantal standaard aansluitingen | 4 |
| Aansluiting 1, onderzijde links | Instroom |
| Aansluiting 4, bovenzijde links | Instroom |
| Aansluiting MB, bovenzijde midden | Dubbele aansluiting, instroom-uitstroom |
| Aansluiting 5, bovenzijde rechts | Uitstroom |
| Aansluiting 8, onderzijde rechts | Uitstroom |
| Aansluiting MO, onderzijde midden | Dubbele aansluiting, instroom-uitstroom |
| Draadkaliber(maat) (") | 1/2 " |
| Schroefdraadverbinding | Binnendraad |
| Met eenpuntsaansluiting | Nee |
| Met ontluchtingsaansluiting | Ja |
| Met ontluchter | Ja |
| Met aftapmogelijkheid (aansluiting) | Ja |
| Met aftapper | Nee |
| Met thermostatisch ventiel geïntegreerd | Nee |
| Met thermostaatknop | Nee |
| Met wandconsoles | Ja |
| Geschikt voor elektrisch element | Nee |
| Met elektrische verwarmingsstaaf | Nee |
| Met blindstoppen | Ja |
| Met bevestigingsmateriaal | Ja |
| Geschikt voor handdoekhouder | Ja |
| Met handdoekhouder | Nee |
| Met handdoekuitsparing | Nee |
| Geschikt voor planchet | Nee |
| Factor K | 4.779 - 19.68 |
| Watt Absoluut [W] | 721 - 3472 |
| Warmteafgifte EN 442 20°C - 45/35 [W] | 345 - 1477 |
| Warmteafgifte EN 442 20°C - 60/45 [W] | 507 - 1795 |
| Warmteafgifte EN 442 20°C - 90/70 [W] | 1034 - 4430 |
| Warmteafgifte volgens EN 442 20 °C – 55/45 (Btu/h) | 1512 - 5347 |
| Warmteafgifte volgens EN 442 20 °C – 75/65 (Btu/h) | 2907 - 10523 |
| Max. Bedrijfstemperatuur [°C] | 110 |
| Montagerichting | Verticaal |
| Aantal wandbeugels | 3 |
| CO2/Kg equivalent per kg materiaal | 2.8 |
| CO2/Kg equivalent per KW aan geleverde warmte door de artikelen | 54.66 |
| Gewicht [kg] | 13.94 - 84.6 |
Berekeningen
Artikelen
| Artikelcode | Artikelbeschrijving | Warmteafgifte EN 442 20°C - 55/45 [W] | Hoogte [mm] | Lengte [mm] | Diepte [mm] | Waterinhoud [l] | Gewicht [kg] | CO2/Kg equivalent per kg materiaal |
|---|---|---|---|---|---|---|---|---|
| VRP101500450 | 10 1500 450 VERTICAL | 375 | 1500 | 450 | 50 | 3.08 | 13.94 | 2.8 |
| VRP101500600 | 10 1500 600 VERTICAL | 483 | 1500 | 600 | 50 | 4.12 | 18.3 | 2.8 |
| VRP101800450 | 10 1800 450 VERTICAL | 443 | 1800 | 450 | 50 | 3.78 | 16.54 | 2.8 |
| VRP101800600 | 10 1800 600 VERTICAL | 571 | 1800 | 600 | 50 | 4.92 | 21.74 | 2.8 |
| VRP101950450 | 10 1950 450 VERTICAL | 477 | 1950 | 450 | 50 | 4.12 | 17.88 | 2.8 |
| VRP101950600 | 10 1950 600 VERTICAL | 615 | 1950 | 600 | 50 | 5.38 | 23.54 | 2.8 |
| VRP101950750 | 10 1950 750 VERTICAL | 748 | 1950 | 750 | 50 | 6.65 | 29.2 | 2.8 |
| VRP102100450 | 10 2100 450 VERTICAL | 512 | 2100 | 450 | 50 | 4.45 | 19.22 | 2.8 |
| VRP102100750 | 10 2100 750 VERTICAL | 804 | 2100 | 750 | 50 | 7.25 | 31.46 | 2.8 |
| VRP201800300 | 20 1800 300 VERTICAL | 468 | 1800 | 300 | 80 | 4.8 | 25.12 | 2.8 |
