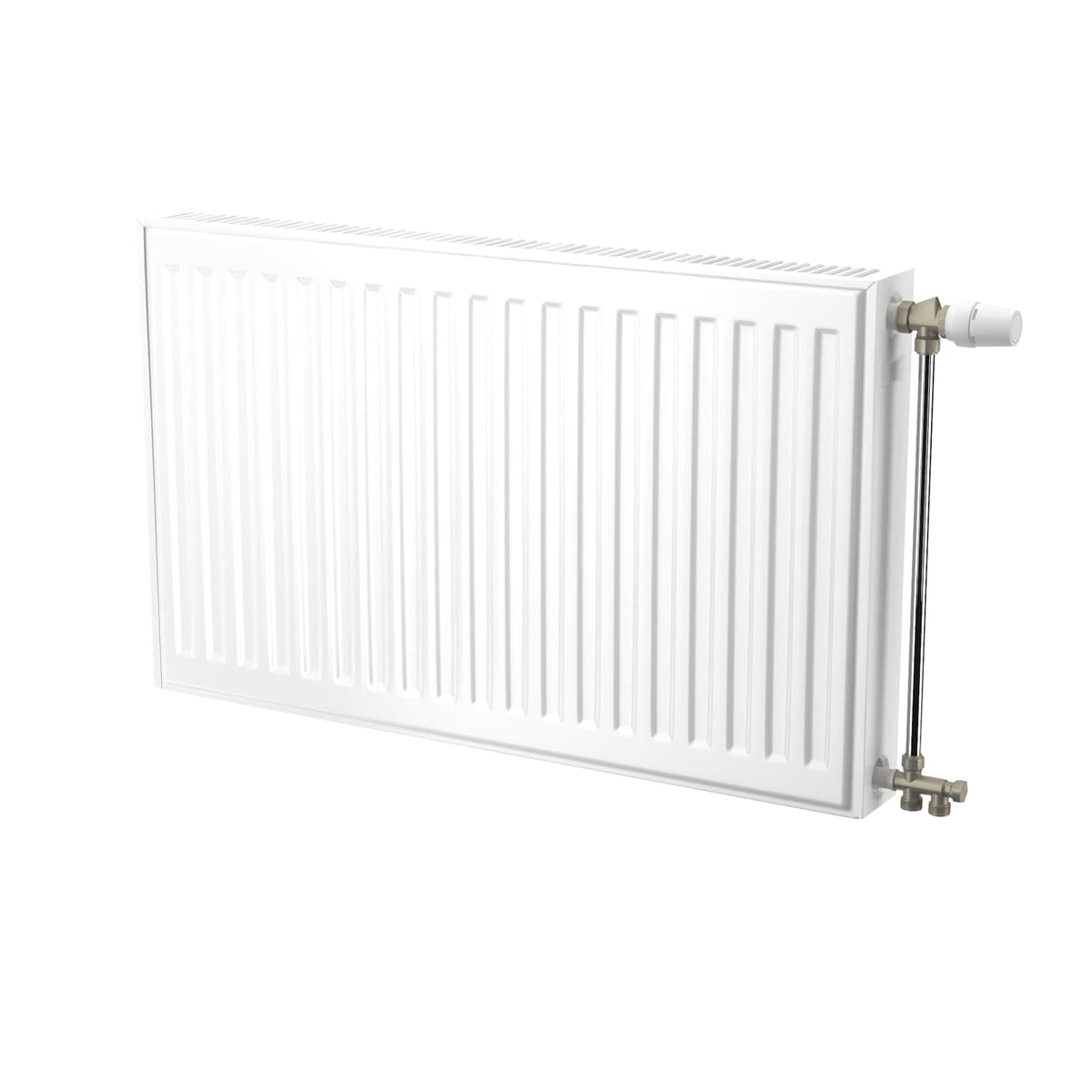

Compact NG
Klasyczny grzejnik panelowy z podłączeniem bocznym
Opis produktu
Compact NG to standard i estetyczna prostota - tradycyjny grzejnik płytowy z podłączeniami bocznymi do systemów ogrzewania wodnego. Grzejnik płytowy Compact posiada cztery króćce przyłączeniowe GW 1/2" (gwint wewnętrzny), co umożliwia podłączenie z prawej i lewej strony. Wysokiej jakości grzejnik o doskonałym wykończeniu, który oferuje najszerszy na rynku zakres typów i wymiarów. Grzejnik Compact został zaprojektowany zgodnie z normą EN442-1 pod kątem optymalnej wydajności ciepła. Compact NG dostarczany jest w komplecie z 2 lub 3 (dla dług. ≥ 1800) konsolami SMS wraz z kołkami i wkrętami, korkiem i odpowietrznikiem. Standardowe wykończenie w kolorze białym RAL 9016. Pozostałe kolory z palety za dopłatą. Okres gwarancji wynosi 10 lat.
Specyfikacje techniczne
| ETIM Class | EC011022 - Grzejnik płytowy |
|---|---|
| Materiał | Stal |
| Rodzaj | 21 - 33 - 22 - 11 |
| Rodzaj powierzchni płyty czołowej | Profilowany |
| Z wodonośną płytą czołową | Tak |
| Do pomieszczenia wilgotnego | Nie |
| Wysokość [mm] | 300 - 900 |
| Długość [mm] | 400 - 3000 |
| Głębokość [mm] | 57 - 166 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/45 [W] | 115 - 4838 |
| Moc grzewcza zgodnie z EN 442 20 °C - 75/65 [W] | 226 - 9663 |
| Moc grzewcza zgodnie z EN 442 20°C - 70/40 [W] | 129 - 5446 |
| Moc cieplna potwierdzona przez laboratorium certyfikacyjne wg EN 442 | Tak |
| Wykładnik potęgowy n | 1.3102 - 1.3571 |
| Maks. ciśnienie robocze [bar] | 10 |
| Zawartość wody (pojemność) [l] | 0.8 - 46.8 |
| Kolor standardowy | Tak |
| Kolor | Biały |
| Numer RAL | 9016 |
| Oznaczenie połysku | Błyszczący |
| Przyspawane uchwyty mocujące | Tak |
| Z osłonami bocznymi | Tak |
| Z pokrywą górną | Tak |
| Składany | Tak |
| Liczba standardowych przyłączy | 4 |
| Przyłącze 2, na lewej stronie u dołu | Strumień wylotowy |
| Przyłącze 3, na lewej stronie u góry | Strumień wlotowy |
| Przyłącze 6, na prawej stronie u góry | Strumień wlotowy |
| Przyłącze 7, na prawej stronie u dołu | Strumień wylotowy |
| Rozmiar gwintu (w calach) | 1/2 cala |
| Złącze gwintowe | Gwint wewnętrzny |
| Z blokiem połączeniowym | Nie |
| Z przyłączem jednopunktowym | Nie |
| Ze złączem odpowietrzającym | Tak |
| Z odpowietrznikiem | Tak |
| Z możliwością spustu (wyprowadzenie) | Tak |
| Z zaworem spustowym | Nie |
| Ze zintegrowanym zaworem termostatycznym | Nie |
| Z głowicą termostatyczną | Nie |
| Ze wspornikami ściennymi | Tak |
| Do elementu elektrycznego | Nie |
| Z grzałką elektryczną | Nie |
| Z zaślepką zaworu | Nie |
| Z materiałem montażowym | Tak |
| Odpowiedni do uchwytu na ręczniki | Nie |
| Z wieszakiem/uchwytem na ręcznik | Nie |
| Z wnęką na ręcznik | Nie |
| Odpowiedni do półki | Nie |
| Watt na metr [W/m] | 565 - 3221 |
| Czynnik K | 1.244 - 48.309 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/30 [W] | 51 - 2130 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/35 [W] | 65 - 2714 |
| Emisja ciepła zgodnie z EN 442 20 °C - 50/30 [W] | 59 - 2458 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/30 [W] | 67 - 2786 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/35 [W] | 83 - 3495 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/30 [W] | 74 - 3108 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/40 [W] | 109 - 4588 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/45 [W] | 124 - 5260 |
| Emisja ciepła zgodnie z EN 442 20 °C - 65/45 [W] | 135 - 5738 |
| Emisja ciepła zgodnie z EN 442 20 °C - 70/55 [W] | 182 - 7754 |
| Emisja ciepła zgodnie z EN 442 20 °C - 80/60 [W] | 222 - 9488 |
| Emisja ciepła zgodnie z EN 442 20 °C - 90/70 [W] | 288 - 12370 |
| Emisja ciepła zgodnie z EN 442 20 °C – 55/45 (Btu/h) | 392 - 16507 |
| Emisja ciepła zgodnie z EN 442 20 °C – 75/65 (Btu/h) | 771 - 32970 |
| Emisja ciepła zgodnie z EN 442 21 °C - 45/35 [W] | 60 - 2523 |
| Emisja ciepła zgodnie z EN 442 21 °C - 55/45 [W] | 110 - 4621 |
| Emisja ciepła zgodnie z EN 442 21 °C - 60/40 [W] | 104 - 4366 |
| Emisja ciepła zgodnie z EN 442 21 °C - 75/65 [W] | 220 - 9402 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/30 [W] | 34 - 1394 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/35 [W] | 47 - 1971 |
| Emisja ciepła zgodnie z EN 442 24 °C - 50/30 [W] | 40 - 1663 |
| Emisja ciepła zgodnie z EN 442 24 °C - 55/45 [W] | 93 - 3919 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/40 [W] | 88 - 3710 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/45 [W] | 104 - 4370 |
| Maks. temperatura pracy [°C] | 110 |
| Kierunek montażu | Poziomy |
| Liczba uchwytów ściennych | 2 - 3 |
| Liczba uchwytów podłogowych | 0 - 4 |
| CO2/kg ekwiwalent na kg materiału | 2.73 |
| CO2/kg ekwiwalent na kW dostarczonego ciepła przez artykuły | 50.2 |
| Waga [kg] | 4.73 - 204.52 |
