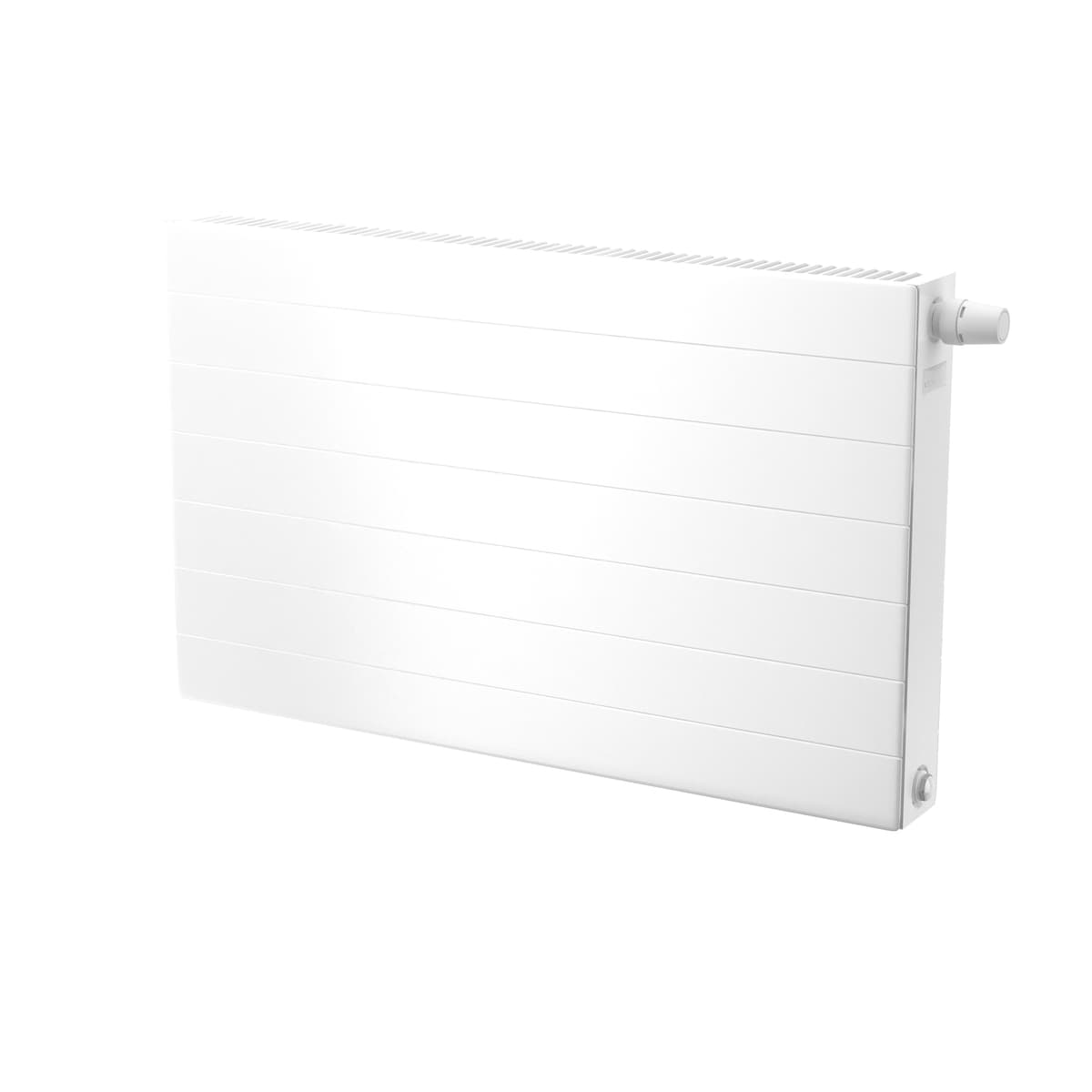

Integra Ramo NG
Grzejnik panelowy z płaską płytą z poziomymi przetłoczeniami
Opis produktu
Integra Ramo NG jest najlepszym przykładem nowoczesnego wzornictwa: płaska płyta czołowa z delikatnymi przetłoczniami w połączeniu z ukrytymi podłączeniami (w standardzie od dołu z prawej strony) wraz z dopasowaną kratką (pokrywą) górną oraz osłonami bocznymi tworzy bardzo praktyczny w montażu grzejnik (niewidoczne konsole i fabrycznie zamontowana wkładka zaworowa wraz odpowietrznikiem i korkiem spustowym), ale przede wszystkim niezwykle elegancką i wyróżniającą się, przyciągającą wzrok całość. Standardowe wykończenie w kolorze białym RAL 9016. Okres gwarancji wynosi 10 lat.
Specyfikacje techniczne
| ETIM Class | EC011022 - Grzejnik płytowy |
|---|---|
| Materiał | Stal |
| Rodzaj | 22 - 21 - 11 - 33 |
| Rodzaj powierzchni płyty czołowej | Płaski gładki |
| Z wodonośną płytą czołową | Nie |
| Do pomieszczenia wilgotnego | Nie |
| Wysokość [mm] | 300 - 900 |
| Długość [mm] | 400 - 3000 |
| Głębokość [mm] | 59 - 168 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/45 [W] | 109 - 4789 |
| Moc grzewcza zgodnie z EN 442 20 °C - 75/65 [W] | 213 - 9477 |
| Moc grzewcza zgodnie z EN 442 20°C - 70/40 [W] | 122 - 5382 |
| Moc cieplna potwierdzona przez laboratorium certyfikacyjne wg EN 442 | Tak |
| Wykładnik potęgowy n | 1.2994 - 1.3487 |
| Maks. ciśnienie robocze [bar] | 10 |
| Zawartość wody (pojemność) [l] | 0.8 - 46.8 |
| Kolor standardowy | Tak |
| Kolor | Biały |
| Numer RAL | 9016 |
| Oznaczenie połysku | Błyszczący |
| Przyspawane uchwyty mocujące | Tak |
| Z osłonami bocznymi | Tak |
| Z pokrywą górną | Tak |
| Składany | Tak |
| Liczba standardowych przyłączy | 2 |
| Przyłącze 1, na dole po lewej | Podwójne przyłącze, odpływ-dopływ |
| Przyłącze 3, na lewej stronie u góry | Zawór regulacyjny |
| Przyłącze 6, na prawej stronie u góry | Strumień wlotowy |
| Przyłącze 8, na dole po prawej | Podwójne przyłącze, dopływ-odpływ |
| Rozmiar gwintu (w calach) | 3/4 cala |
| Złącze gwintowe | Gwint zewnętrzny |
| Z blokiem połączeniowym | Nie |
| Z przyłączem jednopunktowym | Nie |
| Ze złączem odpowietrzającym | Tak |
| Z odpowietrznikiem | Tak |
| Z możliwością spustu (wyprowadzenie) | Tak |
| Z zaworem spustowym | Nie |
| Ze zintegrowanym zaworem termostatycznym | Tak |
| Z głowicą termostatyczną | Nie |
| Ze wspornikami ściennymi | Tak |
| Do elementu elektrycznego | Nie |
| Z grzałką elektryczną | Nie |
| Z zaślepką zaworu | Tak |
| Z materiałem montażowym | Tak |
| Odpowiedni do uchwytu na ręczniki | Nie |
| Z wieszakiem/uchwytem na ręcznik | Nie |
| Z wnęką na ręcznik | Nie |
| Odpowiedni do półki | Nie |
| Watt na metr [W/m] | 532 - 3159 |
| Czynnik K | 1.26 - 50.895 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/30 [W] | 49 - 2132 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/35 [W] | 62 - 2708 |
| Emisja ciepła zgodnie z EN 442 20 °C - 50/30 [W] | 57 - 2456 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/30 [W] | 64 - 2779 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/35 [W] | 80 - 3476 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/30 [W] | 71 - 3095 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/40 [W] | 103 - 4545 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/45 [W] | 118 - 5201 |
| Emisja ciepła zgodnie z EN 442 20 °C - 65/45 [W] | 128 - 5668 |
| Emisja ciepła zgodnie z EN 442 20 °C - 70/55 [W] | 172 - 7627 |
| Emisja ciepła zgodnie z EN 442 20 °C - 80/60 [W] | 209 - 9308 |
| Emisja ciepła zgodnie z EN 442 20 °C - 90/70 [W] | 270 - 12091 |
| Emisja ciepła zgodnie z EN 442 20 °C – 55/45 (Btu/h) | 372 - 16340 |
| Emisja ciepła zgodnie z EN 442 20 °C – 75/65 (Btu/h) | 727 - 32336 |
| Emisja ciepła zgodnie z EN 442 21 °C - 45/35 [W] | 58 - 2519 |
| Emisja ciepła zgodnie z EN 442 21 °C - 55/45 [W] | 104 - 4577 |
| Emisja ciepła zgodnie z EN 442 21 °C - 60/40 [W] | 99 - 4328 |
| Emisja ciepła zgodnie z EN 442 21 °C - 75/65 [W] | 207 - 9225 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/30 [W] | 33 - 1403 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/35 [W] | 46 - 1975 |
| Emisja ciepła zgodnie z EN 442 24 °C - 50/30 [W] | 39 - 1671 |
| Emisja ciepła zgodnie z EN 442 24 °C - 55/45 [W] | 89 - 3891 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/40 [W] | 84 - 3686 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/45 [W] | 99 - 4332 |
| Maks. temperatura pracy [°C] | 110 |
| Kierunek montażu | Poziomy |
| Liczba uchwytów ściennych | 2 - 3 |
| Liczba uchwytów podłogowych | 0 - 4 |
| CO2/kg ekwiwalent na kg materiału | 2.73 |
| CO2/kg ekwiwalent na kW dostarczonego ciepła przez artykuły | 50.2 |
| Waga [kg] | 6.63 - 230.42 |
