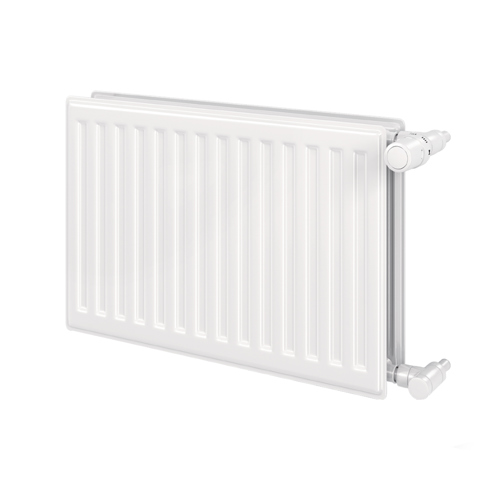

Compact H NG
Uniwersalny panelowy grzejnik higieniczny podłączany z boku
Opis produktu
Compact H to grzejnik higieniczny pozbawiony konwektorów oraz osłon górnych i bocznych. Są dopuszczone do stosowania w obiektach służby zdrowia i innych obiektach o podwyższonych wymaganiach higienicznych, do czego uprawnia stosowny atest. Zaleca się, aby w zakładach opieki zdrowotnej montować grzejniki płytowe typu 10, 20S i 30 (bez konwektorów i osłon) w odległości 10 cm od podłogi i ściany, co możliwe jest przy zastosowaniu specjalnych konsoli typu „higienicznego”. Standardowe wykończenie grzejnika w kolorze białym RAL 9016. Inne kolory z palety RAL na zamówienie. Okres gwarancji wynosi 10 lat.
Specyfikacje techniczne
| ETIM Class | EC011022 - Grzejnik płytowy |
|---|---|
| Materiał | Stal |
| Rodzaj | 10 - 20 - 30 |
| Rodzaj powierzchni płyty czołowej | Profilowany |
| Z wodonośną płytą czołową | Tak |
| Do pomieszczenia wilgotnego | Nie |
| Wysokość [mm] | 300 - 900 |
| Długość [mm] | 400 - 3000 |
| Głębokość [mm] | 57 - 166 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/45 [W] | 73 - 3150 |
| Moc grzewcza zgodnie z EN 442 20 °C - 75/65 [W] | 139 - 6174 |
| Moc grzewcza zgodnie z EN 442 20°C - 70/40 [W] | 81 - 3535 |
| Moc cieplna potwierdzona przez laboratorium certyfikacyjne wg EN 442 | Tak |
| Wykładnik potęgowy n | 1.2741 - 1.3171 |
| Maks. ciśnienie robocze [bar] | 10 |
| Zawartość wody (pojemność) [l] | 0.8 - 46.8 |
| Kolor standardowy | Tak |
| Kolor | Biały |
| Numer RAL | 9016 |
| Oznaczenie połysku | Błyszczący |
| Przyspawane uchwyty mocujące | Tak |
| Z osłonami bocznymi | Nie |
| Z pokrywą górną | Nie |
| Składany | Nie |
| Liczba standardowych przyłączy | 4 |
| Przyłącze 2, na lewej stronie u dołu | Strumień wylotowy |
| Przyłącze 3, na lewej stronie u góry | Strumień wlotowy |
| Przyłącze 6, na prawej stronie u góry | Strumień wlotowy |
| Przyłącze 7, na prawej stronie u dołu | Strumień wylotowy |
| Rozmiar gwintu (w calach) | 1/2 cala |
| Złącze gwintowe | Gwint wewnętrzny |
| Z blokiem połączeniowym | Nie |
| Z przyłączem jednopunktowym | Nie |
| Ze złączem odpowietrzającym | Tak |
| Z odpowietrznikiem | Tak |
| Z możliwością spustu (wyprowadzenie) | Tak |
| Z zaworem spustowym | Nie |
| Ze zintegrowanym zaworem termostatycznym | Nie |
| Z głowicą termostatyczną | Nie |
| Ze wspornikami ściennymi | Nie |
| Do elementu elektrycznego | Nie |
| Z grzałką elektryczną | Nie |
| Z zaślepką zaworu | Nie |
| Z materiałem montażowym | Nie |
| Odpowiedni do uchwytu na ręczniki | Nie |
| Z wieszakiem/uchwytem na ręcznik | Nie |
| Z wnęką na ręcznik | Nie |
| Odpowiedni do półki | Nie |
| Watt na metr [W/m] | 348 - 2058 |
| Czynnik K | 0.953 - 35.715 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/30 [W] | 34 - 1419 |
| Emisja ciepła zgodnie z EN 442 20 °C - 45/35 [W] | 42 - 1796 |
| Emisja ciepła zgodnie z EN 442 20 °C - 50/30 [W] | 38 - 1631 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/30 [W] | 43 - 1842 |
| Emisja ciepła zgodnie z EN 442 20 °C - 55/35 [W] | 53 - 2297 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/30 [W] | 48 - 2049 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/40 [W] | 69 - 2992 |
| Emisja ciepła zgodnie z EN 442 20 °C - 60/45 [W] | 79 - 3417 |
| Emisja ciepła zgodnie z EN 442 20 °C - 65/45 [W] | 85 - 3719 |
| Emisja ciepła zgodnie z EN 442 20 °C - 70/55 [W] | 113 - 4984 |
| Emisja ciepła zgodnie z EN 442 20 °C - 80/60 [W] | 137 - 6065 |
| Emisja ciepła zgodnie z EN 442 20 °C - 90/70 [W] | 176 - 7850 |
| Emisja ciepła zgodnie z EN 442 20 °C – 55/45 (Btu/h) | 249 - 10748 |
| Emisja ciepła zgodnie z EN 442 20 °C – 75/65 (Btu/h) | 474 - 21066 |
| Emisja ciepła zgodnie z EN 442 21 °C - 45/35 [W] | 39 - 1673 |
| Emisja ciepła zgodnie z EN 442 21 °C - 55/45 [W] | 70 - 3013 |
| Emisja ciepła zgodnie z EN 442 21 °C - 60/40 [W] | 66 - 2851 |
| Emisja ciepła zgodnie z EN 442 21 °C - 75/65 [W] | 136 - 6012 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/30 [W] | 23 - 939 |
| Emisja ciepła zgodnie z EN 442 24 °C - 45/35 [W] | 31 - 1316 |
| Emisja ciepła zgodnie z EN 442 24 °C - 50/30 [W] | 27 - 1116 |
| Emisja ciepła zgodnie z EN 442 24 °C - 55/45 [W] | 60 - 2567 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/40 [W] | 57 - 2434 |
| Emisja ciepła zgodnie z EN 442 24 °C - 60/45 [W] | 66 - 2854 |
| Maks. temperatura pracy [°C] | 110 |
| Kierunek montażu | Poziomy |
| Liczba uchwytów ściennych | 2 - 6 |
| Liczba uchwytów podłogowych | 0 |
| CO2/kg ekwiwalent na kg materiału | 2.73 |
| CO2/kg ekwiwalent na kW dostarczonego ciepła przez artykuły | 50.2 |
| Waga [kg] | 3.107 - 140.7195 |
Kalkulator
Numery katalogowe
| Kod produktu | Opis produktu | Emisja ciepła zgodnie z EN 442 20 °C - 55/45 [W] | Wysokość [mm] | Długość [mm] | Głębokość [mm] | Zawartość wody (pojemność) [l] | Waga [kg] | CO2/kg ekwiwalent na kg materiału |
|---|---|---|---|---|---|---|---|---|
| FCI1003004000000 | Compact H KMP H NG 10 300x 400 | 73 | 300 | 400 | 57 | 0.8 | 3.107 | 2.73 |
| FCI1003005200000 | Compact H KMP H NG 10 300x 520 | 94 | 300 | 520 | 57 | 1.04 | 3.7674 | 2.73 |
| FCI1003006000000 | Compact H KMP H NG 10 300x 600 | 109 | 300 | 600 | 57 | 1.2 | 4.2073 | 2.73 |
| FCI1003007200000 | Compact H KMP H NG 10 300x 720 | 131 | 300 | 720 | 57 | 1.44 | 4.8577 | 2.73 |
| FCI1003008000000 | Compact H KMP H NG 10 300x 800 | 145 | 300 | 800 | 57 | 1.6 | 5.2977 | 2.73 |
| FCI1003009200000 | Compact H KMP H NG 10 300x 920 | 167 | 300 | 920 | 57 | 1.84 | 5.9471 | 2.73 |
| FCI1003010000000 | Compact H KMP H NG 10 300x1000 | 182 | 300 | 1000 | 57 | 2 | 6.387 | 2.73 |
| FCI1003011200000 | Compact H KMP H NG 10 300x1120 | 203 | 300 | 1120 | 57 | 2.24 | 7.0474 | 2.73 |
| FCI1003012000000 | Compact H KMP H NG 10 300x1200 | 218 | 300 | 1200 | 57 | 2.4 | 7.4773 | 2.73 |
| FCI1003013200000 | Compact H KMP H NG 10 300x1320 | 240 | 300 | 1320 | 57 | 2.64 | 8.3147 | 2.73 |
