Narbonne V - middenaansluiting

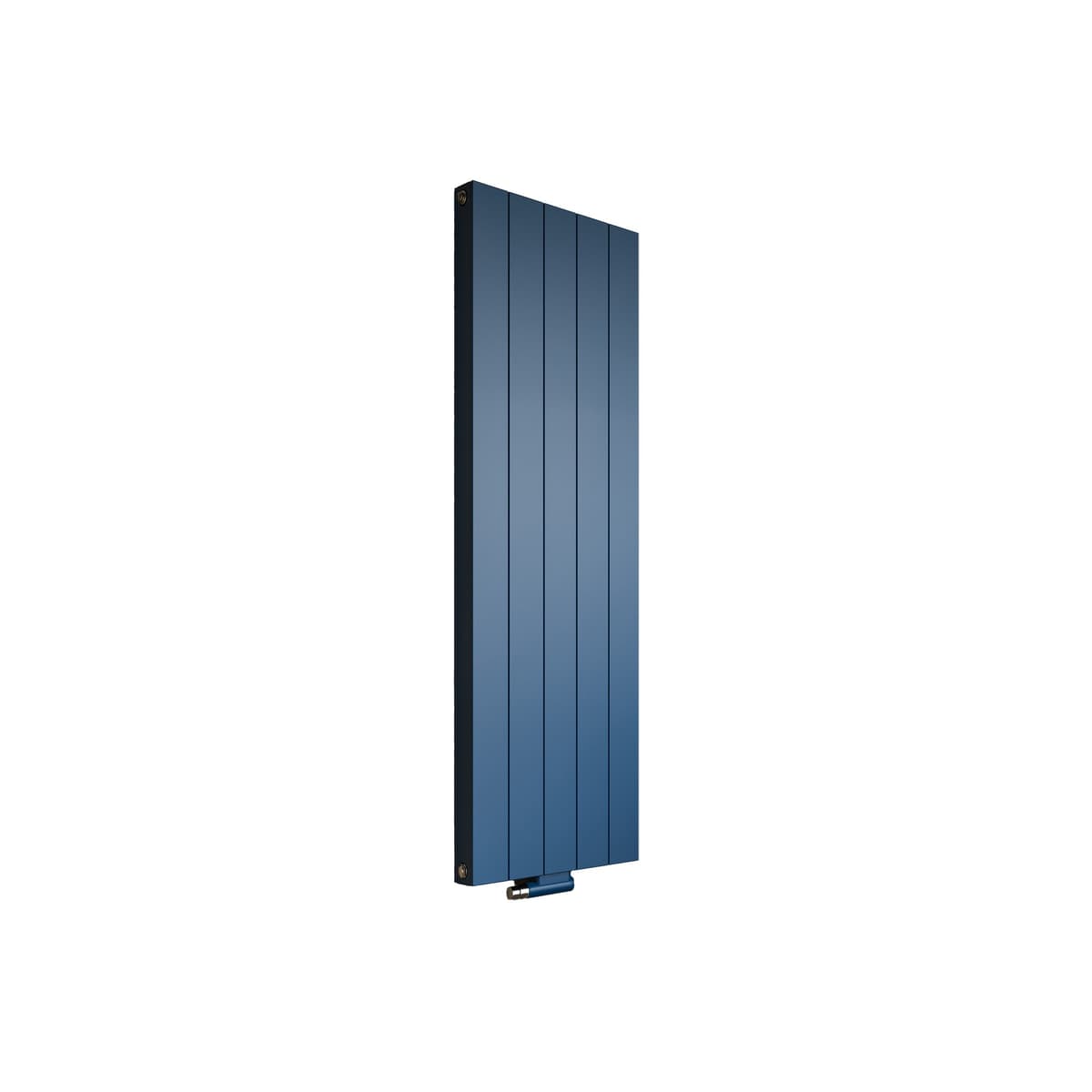

Narbonne V M is een verticale designerradiator met middenaansluiting
- Hoge efficiëntie
- Veelzijdige Installatiemogelijkheden
- Duurzame Constructie
- Esthetisch Ontwerp
- Verschillende Maten
Productbeschrijving
De Narbonne V M bestaat uit meerdere onderling verbonden, geprofileerde, stalen verwarmingselementen met een rechthoekige dwarsdoorsnede. Bovendien heeft deze verticale designradiator een centrale aansluiting die helpt om de beschikbare ruimte te maximaliseren. Hij is voorzien van twee zijkappen, maar heeft geen bovenrooster.
Technische specificaties
| ETIM-klasse | EC011023 - Buisradiator |
|---|---|
| Hoogte [mm] | 1200 - 2200 |
| Lengte [mm] | 286 - 862 |
| Diepte [mm] | 68 - 93 |
| Warmteafgifte EN 442 20°C - 55/45 [W] | 220 - 1913 |
| Warmteafgifte EN 442 20°C - 75/65 [W] | 441 - 3840 |
| N-exponent | 1.3419 - 1.419 |
| Max. werkdruk [bar] | 5 |
| Waterinhoud [l] | 0 - 26.27 |
| Watt Per Meter [W/m] | 1541 - 4455 |
| Factor K | 2.128 - 18.469 |
| Watt Absoluut [W] | 0 |
| Warmteafgifte EN 442 20°C - 45/35 [W] | 123 - 1073 |
| Warmteafgifte EN 442 20°C - 90/70 [W] | 565 - 4939 |
| Watergehalte per meter [l] | 8.59 - 30.48 |
| Gewicht [kg] | 13.622 - 115.6184 |
| Gewicht per meter [kg] | 48.65 - 134.44 |
Berekeningen
Artikelen
| Artikelcode | Artikelbeschrijving | Warmteafgifte EN 442 20°C - 55/45 [W] | Hoogte [mm] | Lengte [mm] | Diepte [mm] | Waterinhoud [l] | Gewicht [kg] | CO2/Kg equivalent per kg materiaal |
|---|---|---|---|---|---|---|---|---|
| NV111200286ML | NARBONNE V type 11 1200 286 ML | 220 | 1200 | 286 | 68 | 2.54 | 13.622 | - |
| NV111200358ML | NARBONNE V type 11 1200 358 ML | 275 | 1200 | 358 | 68 | 3.18 | 17.514 | - |
| NV111200430ML | NARBONNE V type 11 1200 430 ML | 330 | 1200 | 430 | 68 | 3.82 | 20.9195 | - |
| NV111200502ML | NARBONNE V type 11 1200 502 ML | 386 | 1200 | 502 | 68 | 4.46 | 24.325 | - |
| NV111200574ML | NARBONNE V type 11 1200 574 ML | 441 | 1200 | 574 | 68 | 5.1 | 27.7305 | - |
| NV111200646ML | NARBONNE V type 11 1200 646 ML | 496 | 1200 | 646 | 68 | 5.74 | 31.6225 | - |
| NV111200718ML | NARBONNE V type 11 1200 718 ML | 551 | 1200 | 718 | 68 | 6.38 | 35.028 | - |
| NV111200790ML | NARBONNE V type 11 1200 790 ML | 607 | 1200 | 790 | 68 | 7.02 | 38.4335 | - |
| NV111200862ML | NARBONNE V type 11 1200 862 ML | 662 | 1200 | 862 | 68 | 7.66 | 41.839 | - |
| NV111600286ML | NARBONNE V type 11 1600 286 ML | 281 | 1600 | 286 | 68 | 3.25 | 17.7492 | - |
