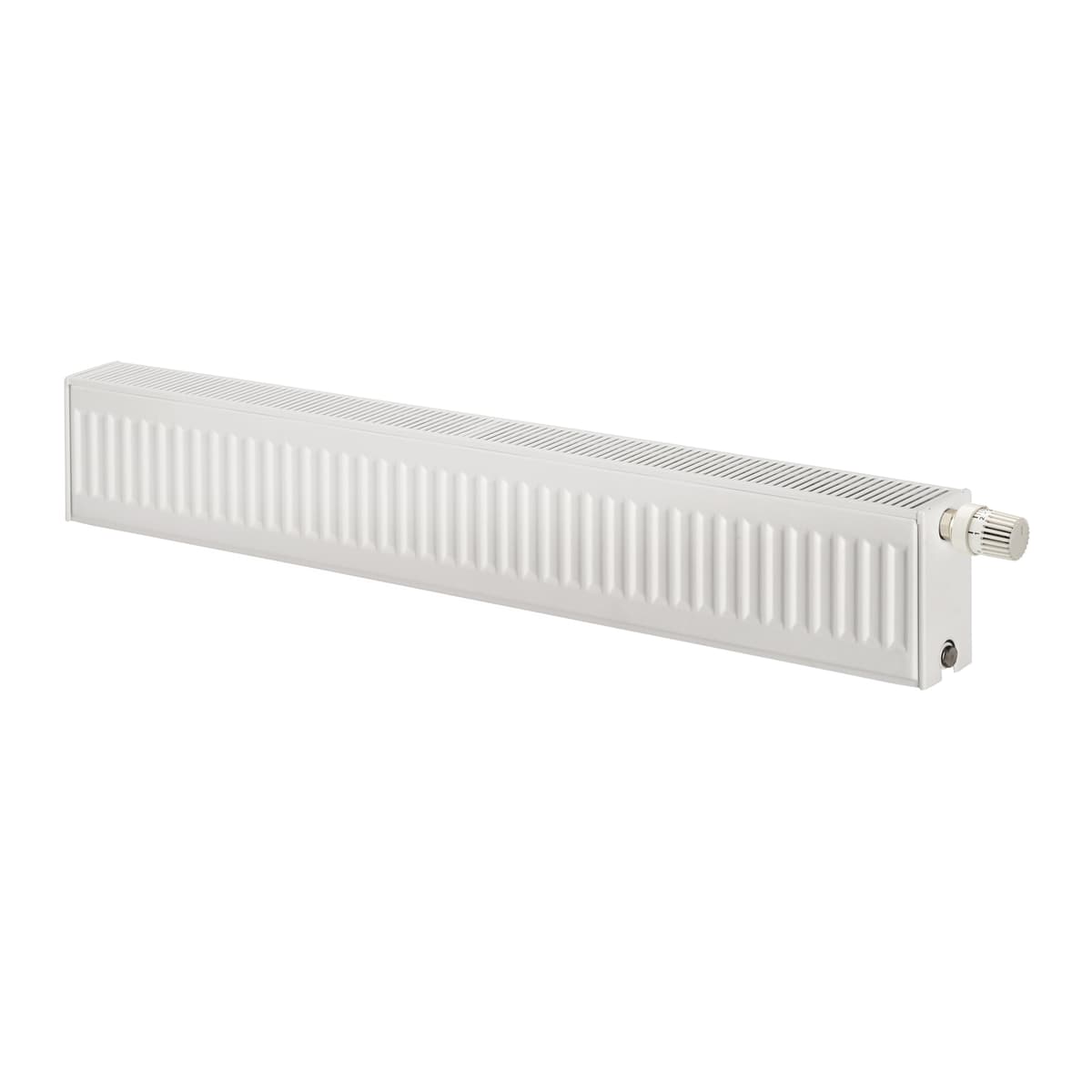

Integra plint
Plint is een ideale paneelradiator voor installatie onder grote ramen
- Veelzijdige installatie mogelijkheden
- Hoge compatibiliteit
- Corrosiebestendige opties
- Efficiënte verwarming
- Esthetische flexibiliteit
Productbeschrijving
Met een ruimtebesparende hoogte van 200 mm past de Plint perfect bij grote ramen in moderne interieurs. De geïntegreerde ventielbevestiging van deze compacte paneelradiator zorgt voor een eenvoudige installatie.
Technische specificaties
| ETIM-klasse | EC011022 - Paneelradiator |
|---|---|
| Materiaal | Staal |
| Type | 20 - 22 - 33 - 44 |
| Oppervlaktestructuur voorplaat | Geprofileerd |
| Watervoerende voorplaat | Ja |
| Geschikt voor vochtige ruimte | Nee |
| Hoogte [mm] | 200 |
| Lengte [mm] | 600 - 3000 |
| Diepte [mm] | 102 - 202 |
| Warmteafgifte EN 442 20°C - 55/45 [W] | 221 - 2011 |
| Warmteafgifte EN 442 20°C - 75/65 [W] | 280 - 4011 |
| Warmteafgifte EN 442 20°C - 70/40 [W] | 248 - 2263 |
| Warmteafgifte bepaald door erkend EN 442 laboratorium | Ja |
| N-exponent | 1.2787 - 1.3516 |
| Max. werkdruk [bar] | 10 |
| Waterinhoud [l] | 1.5 - 16.5 |
| Standaardkleur | Ja |
| Kleur | Wit |
| RAL-nummer | 9016 |
| Glansgraad | Glanzend |
| Aangelaste strippen | Nee |
| Met zijbekleding | Ja |
| Met bovenbekleding | Ja |
| Kantelbaar | Ja |
| Aantal standaard aansluitingen | 2 |
| Aansluiting 1, onderzijde links | Dubbele aansluiting, uitstroom-instroom |
| Aansluiting 3, linker zijkant boven | Regelventiel |
| Aansluiting 6, rechter zijkant boven | Regelventiel |
| Aansluiting 8, onderzijde rechts | Dubbele aansluiting, instroom-uitstroom |
| Draadkaliber(maat) (") | 1/2 " |
| Schroefdraadverbinding | Binnendraad |
| Voorzien van verbindingsblok aansluitconnector | Nee |
| Met eenpuntsaansluiting | Nee |
| Met ontluchtingsaansluiting | Ja |
| Met ontluchter | Ja |
| Met aftapmogelijkheid (aansluiting) | Ja |
| Met aftapper | Nee |
| Met thermostatisch ventiel geïntegreerd | Ja |
| Met thermostaatknop | Nee |
| Met wandconsoles | Nee |
| Geschikt voor elektrisch element | Nee |
| Met elektrische verwarmingsstaaf | Nee |
| Met blindstoppen | Nee |
| Met bevestigingsmateriaal | Nee |
| Geschikt voor handdoekhouder | Nee |
| Met handdoekhouder | Nee |
| Met handdoekuitsparing | Nee |
| Geschikt voor planchet | Nee |
| Watt Per Meter [W/m] | 466 - 1337 |
| Factor K | 1.88 - 20.273 |
| Warmteafgifte EN 442 20°C - 45/30 [W] | 99 - 887 |
| Warmteafgifte EN 442 20°C - 45/35 [W] | 84 - 1130 |
| Warmteafgifte EN 442 20°C - 50/30 [W] | 114 - 1023 |
| Warmteafgifte EN 442 20°C - 55/30 [W] | 128 - 1159 |
| Warmteafgifte EN 442 20°C - 55/35 [W] | 160 - 1454 |
| Warmteafgifte EN 442 20°C - 60/30 [W] | 143 - 1293 |
| Warmteafgifte EN 442 20°C - 60/40 [W] | 209 - 1907 |
| Warmteafgifte EN 442 20°C - 60/45 [W] | 239 - 2186 |
| Warmteafgifte EN 442 20°C - 65/45 [W] | 261 - 2384 |
| Warmteafgifte EN 442 20 °C - 70/55 [W] | 350 - 3220 |
| Warmteafgifte EN 442 20°C - 80/60 [W] | 427 - 3939 |
| Warmteafgifte EN 442 20°C - 90/70 [W] | 553 - 5132 |
| Warmteafgifte volgens EN 442 20 °C – 55/45 (Btu/h) | 754 - 6862 |
| Warmteafgifte volgens EN 442 20 °C – 75/65 (Btu/h) | 1481 - 13686 |
| Warmteafgifte EN 442 21 °C - 45/35 [W] | 117 - 1050 |
| Warmteafgifte EN 442 21 °C - 55/45 [W] | 211 - 1921 |
| Warmteafgifte EN 442 21 °C - 60/40 [W] | 199 - 1815 |
| Warmteafgifte EN 442 21°C - 75/65 [W] | 423 - 3903 |
| Warmteafgifte EN 442 24°C - 45/30 [W] | 65 - 581 |
| Warmteafgifte EN 442 24°C - 45/35 [W] | 92 - 821 |
| Warmteafgifte EN 442 24°C - 50/30 [W] | 78 - 693 |
| Warmteafgifte EN 442 24°C - 55/45 [W] | 179 - 1630 |
| Warmteafgifte EN 442 24°C - 60/4 [W] | 170 - 1543 |
| Warmteafgifte EN 442 24°C - 60/45 [W] | 200 - 1817 |
| Max. Bedrijfstemperatuur [°C] | 110 |
| Montagerichting | Horizontaal |
| Aantal wandbeugels | 2 - 4 |
| Aantal vloerbeugels | 2 - 4 |
| Watergehalte per meter [l] | 2.5 - 5.5 |
| CO2/Kg equivalent per kg materiaal | 2.8 |
| CO2/Kg equivalent per KW aan geleverde warmte door de artikelen | 54.66 |
| Gewicht [kg] | 3.5 - 69.444 |
| Gewicht per meter [kg] | 13.3 - 28.05 |
Berekeningen
Artikelen
| Artikelcode | Artikelbeschrijving | Warmteafgifte EN 442 20°C - 55/45 [W] | Hoogte [mm] | Lengte [mm] | Diepte [mm] | Waterinhoud [l] | Gewicht [kg] | CO2/Kg equivalent per kg materiaal |
|---|---|---|---|---|---|---|---|---|
| F072002010001300 | Integra Hygienic Plint 20 200x1000 | - | 200 | 1000 | - | - | - | - |
| F072002011001300 | Integra Hygienic Plint 20 200x1100 | - | 200 | 1100 | - | - | - | - |
| F072002012001300 | Integra Hygienic Plint 20 200x1200 | - | 200 | 1200 | - | - | - | - |
| F072002014001300 | Integra Hygienic Plint 20 200x1400 | - | 200 | 1400 | - | - | - | - |
| F072002016001300 | Integra Hygienic Plint 20 200x1600 | - | 200 | 1600 | - | - | - | - |
| F072002018001300 | Integra Hygienic Plint 20 200x1800 | - | 200 | 1800 | - | - | - | - |
| F072002020001300 | Integra Hygienic Plint 20 200x2000 | - | 200 | 2000 | - | - | - | - |
| F072002023001300 | Integra Hygienic Plint 20 200x2300 | - | 200 | 2300 | - | - | - | - |
| F072002026001300 | Integra Hygienic Plint 20 200x2600 | - | 200 | 2600 | - | - | - | - |
| F072002030001300 | Integra Hygienic Plint 20 200x3000 | - | 200 | 3000 | - | - | - | - |
