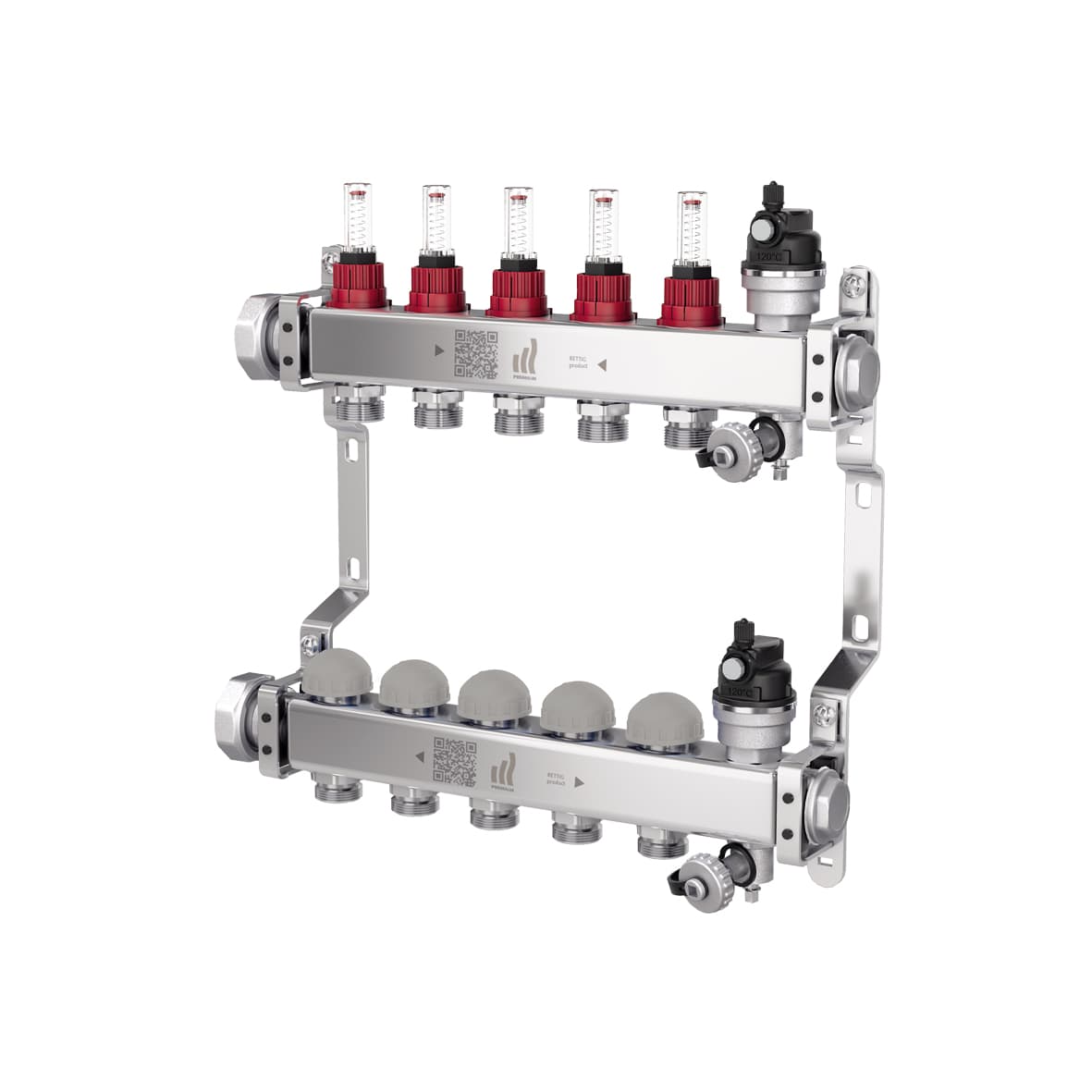

Premium verdeler AFC
Regelt het volumestroom in elk verwarmingscircuit
- Automatische debietbeperking
- Eenvoudige installatie
- Aanpassingen in real-time mogelijk maken
- Breed operationeel bereik
- Drukonafhankelijkheid
Productbeschrijving
De Premium verdeler AFC is ontworpen om de doorstroomsnelheid in elk verwarmingscircuit te reguleren, oververhitting te voorkomen en de efficiëntie te verbeteren. Het systeem bevat vooraf geïnstalleerde dynamische ventielinzetstukken die de maximale doorstroomsnelheden beperken, onafhankelijk van het drukverschil, waardoor het ideaal is voor zowel nieuwe installaties als systeemupgrades. Pas de installatie eenvoudig aan met de instelsleutel en monitor aanpassingen in realtime. Deze manifold werkt efficiënt onder verschillende temperatuur- en drukomstandigheden en is compatibel met meerdere verwarmingscircuits
Technische specificaties
| ETIM-klasse | EC010292 - Regelunit vloerverwarming |
|---|---|
| Aansluitwijze primaire zijde | 2-pijps |
| Geschikt voor koelen | Ja |
| Materiaal | Roestvrijstaal (RVS - inox) |
| Positie primaire aansluiting | Links/rechts |
| Primaire aansluiting | Binnendraad gas cilindrisch (BSPP) |
| Nom. diameter primaire aansluiting | 1" (25) |
| Met afsluiters op primaire aansluiting | Nee |
| Max. werkdruk [bar] | 0 |
| Met mengventiel | Nee |
| Uitbreidbaar | Ja |
| Max. aantal uitbreidingsgroepen | 3 |
| Multi-zone verdeler | Ja |
| Temperatuurbegrenzing | Nee |
| Met terugslagventiel | Nee |
| Met circulatiepomp | Nee |
| Drukniveau artikel | PN 6 |
| Hydraulische balans regeling | Dynamisch |
| Volumestroommeeting | Analoog |
| Met thermometer | Nee |
| Temperatuurmeting aanvoer | Zonder |
| Temperatuurmeting retour | Zonder |
| Met ontluchting | Ja |
| Met manometer | Nee |
| Met vul- en aftapkraan | Ja |
| Met vul/aftapkraan | Nee |
| Aantal secundaire groepen | 2 - 12 |
| Secundaire aansluiting | Euroconus |
| Nominale diameter secundaire aansluiting | 3/4" (20) |
| Afsluitbare groepen | Ja |
| Met doorstroommeter | Ja |
| Met thermische stelaandrijving | Nee |
| Met keramische afsluiter | Nee |
| Min. drukverschil secundair aanvoer/retour [kPa] | 5 |
| Met wandbevestigingsbeugel | Ja |
| Breedte [mm] | 204 - 704 |
| Hoogte [mm] | 300 |
| Diepte [mm] | 80 |
| Met omkasting | Nee |
Artikelen
| Artikelcode | Artikelbeschrijving | Hoogte [mm] | Breedte [mm] | Diepte [mm] | Gewicht [kg] | CO2/Kg equivalent per kg materiaal |
|---|---|---|---|---|---|---|
| PR-50302-AFC | Premium verdeler AFC 2 kringen | 300 | 204 | 80 | - | - |
| PR-50303-AFC | Premium verdeler AFC 3 kringen | 300 | 254 | 80 | - | - |
| PR-50304-AFC | Premium verdeler AFC 4 kringen | 300 | 304 | 80 | - | - |
| PR-50305-AFC | Premium verdeler AFC 5 kringen | 300 | 354 | 80 | - | - |
| PR-50306-AFC | Premium verdeler AFC 6 kringen | 300 | 404 | 80 | - | - |
| PR-50307-AFC | Premium verdeler AFC 7 kringen | 300 | 454 | 80 | - | - |
| PR-50308-AFC | Premium verdeler AFC 8 kringen | 300 | 504 | 80 | - | - |
| PR-50309-AFC | Premium verdeler AFC 9 kringen | 300 | 554 | 80 | - | - |
| PR-50310-AFC | Premium verdeler AFC 10 kringen | 300 | 604 | 80 | - | - |
| PR-50311-AFC | Premium verdeler AFC 11 kringen | 300 | 654 | 80 | - | - |
