Integra HP

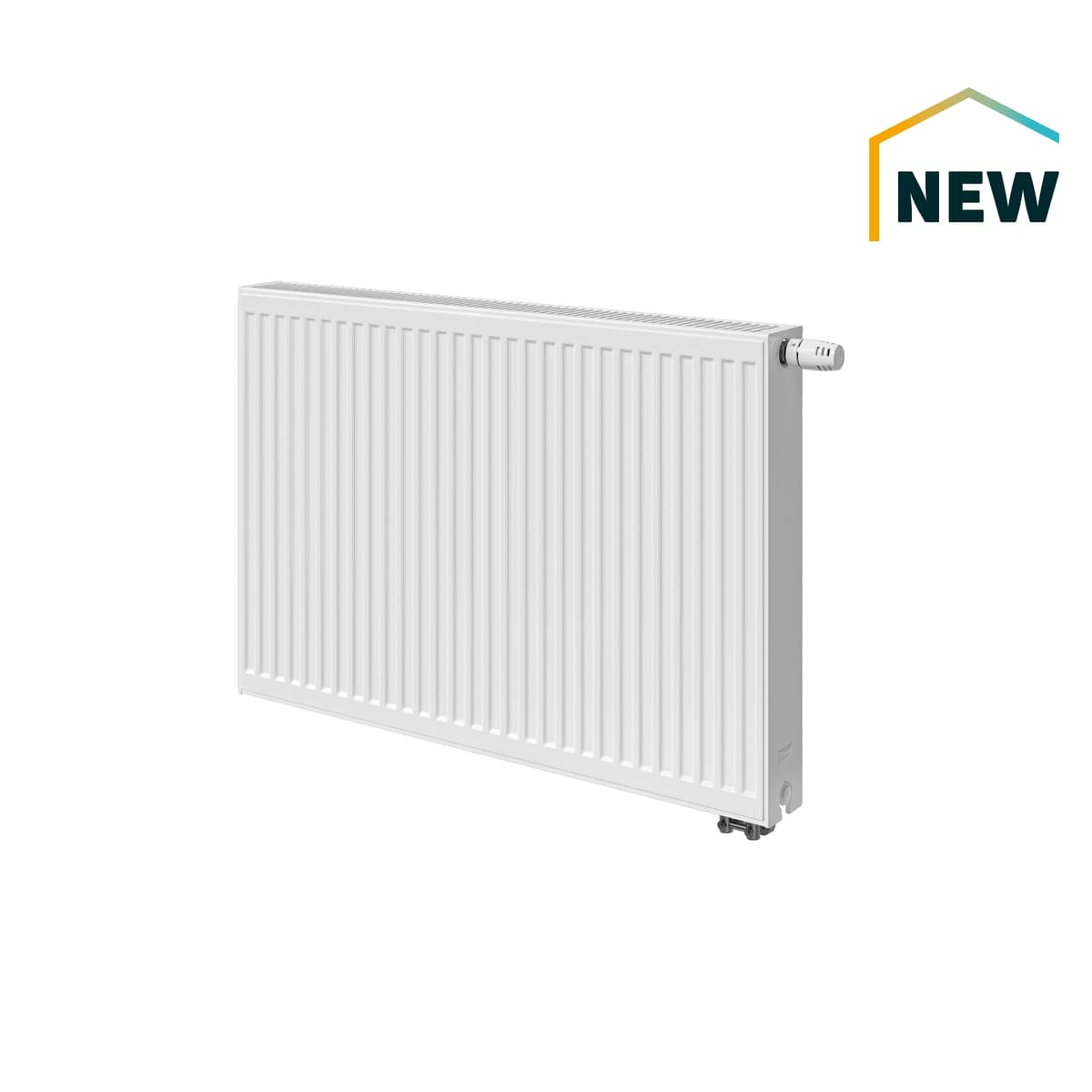

Integra HP is een klassieke paneelradiator met 6 aansluitingen
- Geschikt voor hoge druk toepassingen
- Veelzijdige installatie
- Precieze hydraulische balansering
- Duurzame constructie
- Esthetische flexibiliteit
Productbeschrijving
De Integra HP is een klassieke, geïntegreerde paneelradiator met universele aansluiting, voorzien van een geïntegreerd systeem met 6 aansluitingen.
Deze configuratie maakt zowel een elegante aansluiting mogelijk via een bodemvoeding met de thermostatische kop aan de rechterzijde, als een klassieke aansluiting via de 4 zijopeningen.
Met een werkdruk van 10 bar kan hij worden geïntegreerd in hogedrukinstallaties zoals die voor aansluiting op het stadsverwarmingsnet.
Gekleurde, vooraf ingestelde thermostatische inzetstukken maken hydraulisch balanceren eenvoudig. Elke kleur vertegenwoordigt de Kv-waarde in verhouding tot het waterdebiet dat nodig is om het vereiste verwarmingsvermogen te bereiken en ook om een correcte hydraulische uitbalancering te garanderen. Als er aanpassingen nodig zijn, kan de instelling snel en eenvoudig worden gewijzigd.
De nieuwe MCW-7 montagebeugels, die geschikt zijn voor het installeren van de Integra HP met bevestigingsbeugels,
zijn uitgerust met een tilbeveiliging. Dit zorgt voor een veiligere montage en plaatsing op de muur en voorkomt dat de beugel zijdelings wegschuift. Een omkeerbare versie voor de modellen 21 s, 22 zonder bevestigingsbeugels is op aanvraag verkrijgbaar.
Integra HP is verkrijgbaar in de standaardkleur RAL 9016.
Andere kleuren zijn verkrijgbaar op aanvraag. Voor radiatoren in speciale kleuren
Technische specificaties
| ETIM-klasse | EC011022 - Paneelradiator |
|---|---|
| Type | 11 - 21 - 22 - 33 |
| Hoogte [mm] | 300 - 900 |
| Lengte [mm] | 400 - 3000 |
| Diepte [mm] | 60 - 152 |
| Warmteafgifte EN 442 20°C - 55/45 [W] | 113 - 3583 |
| Warmteafgifte EN 442 20°C - 75/65 [W] | 218 - 8454 |
| N-exponent | 1.2803 - 1.36 |
| Max. werkdruk [bar] | 10 |
| Waterinhoud [l] | 1.7 - 13.3 |
| Watt Per Meter [W/m] | 546 - 3260 |
| Factor K | 1.361 - 42.281 |
| Warmteafgifte EN 442 20°C - 45/35 [W] | 65 - 2375 |
| Warmteafgifte EN 442 20°C - 90/70 [W] | 277 - 10822 |
| Watergehalte per meter [l] | 1.7 - 13.3 |
| CO2/Kg equivalent per kg materiaal | 2.8 |
| CO2/Kg equivalent per KW aan geleverde warmte door de artikelen | 54.66 |
| Gewicht [kg] | 4.615 - 180.3 |
| Gewicht per meter [kg] | 9.2 - 59.2 |
Berekeningen
Artikelen
| Artikelcode | Artikelbeschrijving | Warmteafgifte EN 442 20°C - 55/45 [W] | Hoogte [mm] | Lengte [mm] | Diepte [mm] | Waterinhoud [l] | Gewicht [kg] | CO2/Kg equivalent per kg materiaal |
|---|---|---|---|---|---|---|---|---|
| PINT113000400L | Integra HP 11 300x400 L | 113 | 300 | 400 | 60 | 1.7 | 4.615 | 2.8 |
| PINT113000400R | Integra HP 11 300x400 R | 113 | 300 | 400 | 60 | 1.7 | 4.615 | 2.8 |
| PINT113000500L | Integra HP 11 300x500 L | 141 | 300 | 500 | 60 | 1.7 | 5.43 | 2.8 |
| PINT113000500R | Integra HP 11 300x500 R | 141 | 300 | 500 | 60 | 1.7 | 5.43 | 2.8 |
| PINT113000600L | Integra HP 11 300x600 L | 169 | 300 | 600 | 60 | 1.7 | 6.234 | 2.8 |
| PINT113000600R | Integra HP 11 300x600 R | 169 | 300 | 600 | 60 | 1.7 | 6.234 | 2.8 |
| PINT113000700L | Integra HP 11 300x700 L | 197 | 300 | 700 | 60 | 1.7 | 7.049 | 2.8 |
| PINT113000700R | Integra HP 11 300x700 R | 197 | 300 | 700 | 60 | 1.7 | 7.049 | 2.8 |
| PINT113000800L | Integra HP 11 300x800 L | 225 | 300 | 800 | 60 | 1.7 | 7.864 | 2.8 |
| PINT113000800R | Integra HP 11 300x800 R | 225 | 300 | 800 | 60 | 1.7 | 7.864 | 2.8 |
