Integra H NG

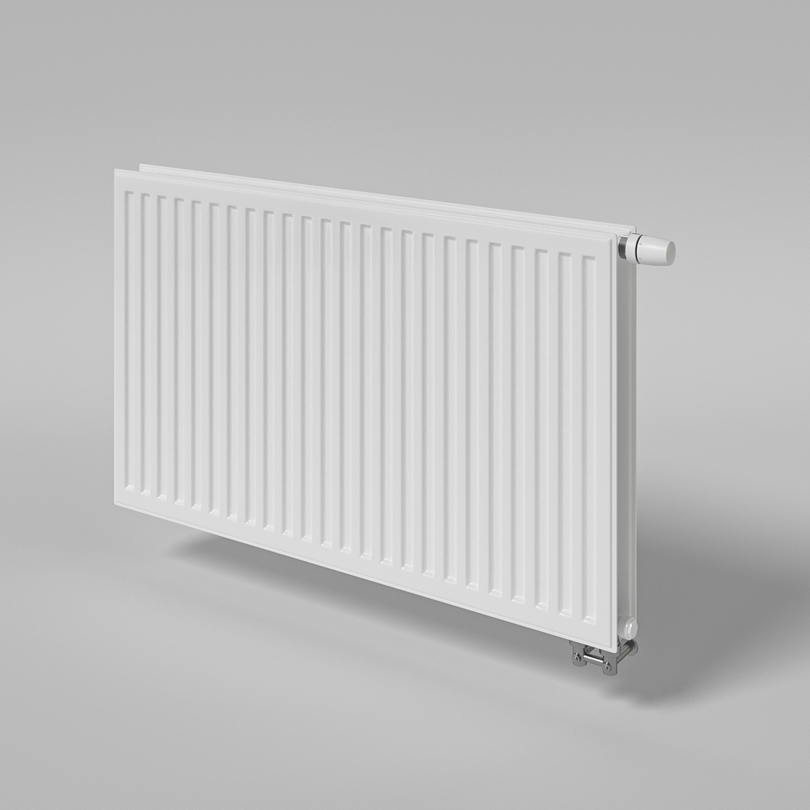

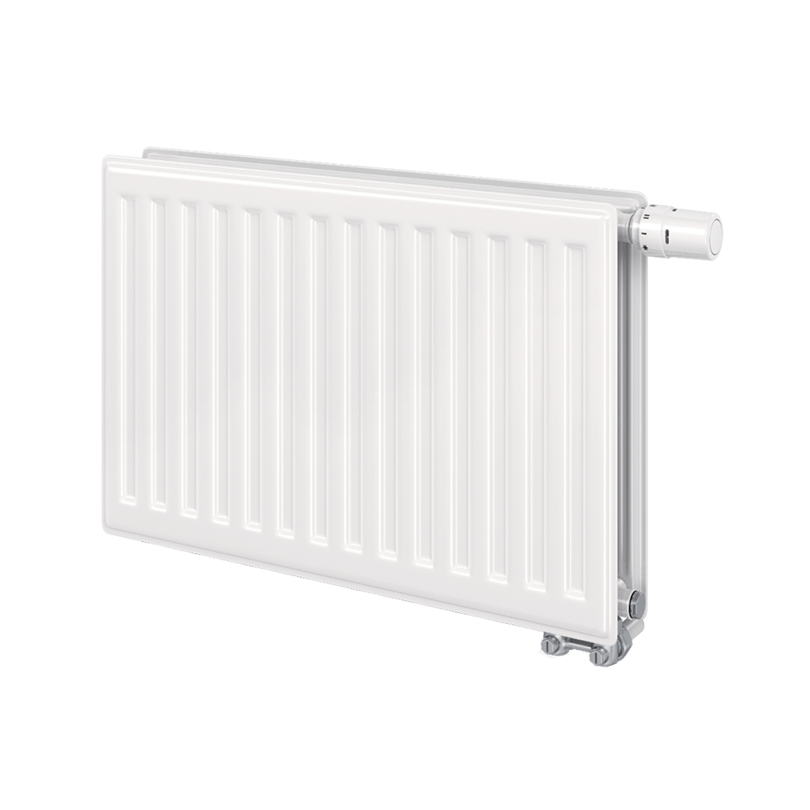

Grzejniki higieniczne Integra H NG są pozbawione konwektorów oraz osłon górnych i bocznych dlatego mogą być stosowane w obiektach służby zdrowia i innych obiektach o podwyższonych wymaganiach higienicznych, do czego uprawnia stosowny atest. Zaleca się, aby w zakładach opieki zdrowotnej montować grzejniki płytowe typu 10, 20S i 30 (bez konwektorów i osłon) w odległości 10 cm od podłogi i ściany, co możliwe jest przy zastosowaniu specjalnych konsoli typu „higienicznego”. Powyższe nie dotyczy pomieszczeń administracyjnych i technicznych. Fabrycznie zamontowana (standardowo z prawej strony) wkładka zaworowa z nastawą wstępną, korek spustowy oraz odpowietrznik. Standardowe wykończenie w kolorze białym RAL 9016 (inne kolory są dostępne na życzenie za dodatkową opłatą). Okres gwarancji wynosi 10 lat.

Specyfikacja techniczna
Temperatura maksymalna 110
Normy EN442; EN10130
Wymiary przyłączy 2 x G 1/2
Maksymalne ciśnienie robocze PN10
Materiał Stal niskowęglowa walcowana na zimno
Standardowy kolor Biały RAL 9016
Typy 10; 20; 30
Dostępne wysokości [mm] 300; 400; 500; 600; 900
Dostępne szerokości [mm] 400; 520; 600; 720; 800; 920; 1000; 1120; 1200; 1320; 1400; 1600; 1800; 2000; 2200; 2400; 2600; 2800; 3000

Schemat podłączenia

ETIM 11 RL Horizontal connection

Schemat podłączenia - dolne prawe

ETIM 88 RL Horizontal connection

schemat podłączenia - dolne prawe

ETIM 88 LR Horizontal connection
Montaż
