Radiateurs panneaux habillés

Integra Parada Flex 8c

Radiateurs panneaux habillés - Integra Parada Flex 8c

Radiateur panneaux avec une tuyauterie dissimulée et un corps de vanne intégrée, pourvu de 8 raccordements, dont 2 au centre. En cas de branchement central, l’écoulement de l’eau à l’intérieur du radiateur se fait de manière diagonale. Le radiateur Integra Parada Flex 8c se distingue par sa face avant plane unie et combine des habillages latéraux droits avec une grille supérieure offrant une finition esthétique et soignée.

+

Information:

Hauteur (mm) 300 - 400 - 500 - 600 - 750 - 900
Longueur (mm) 400 - 500 - 600 - 700 - 800 - 900 - 1000 - 1100 - 1200 - 1300 - 1400 - 1500 - 1600 - 1800 - 2000 - 2200 - 2400 - 2600 - 2800 - 3000
Pas 33.3 mm (canal d'eau chaude)

Raccordement 8 orifices
2 x diamètre 15/21 en bas à droite ou à gauche, obturés avec 2 bouchons femelles
2 x diamètre 15/21 au centre, fermés avec 2 bouchons
4 x diamètre 15/21 latéral gauche et droite, fermé dans le haut par 1 purgeur et 1 corps de vanne, dans le bas par 2 bouchons
Pression de service 10 bars (pression d’essai : 13 bars)

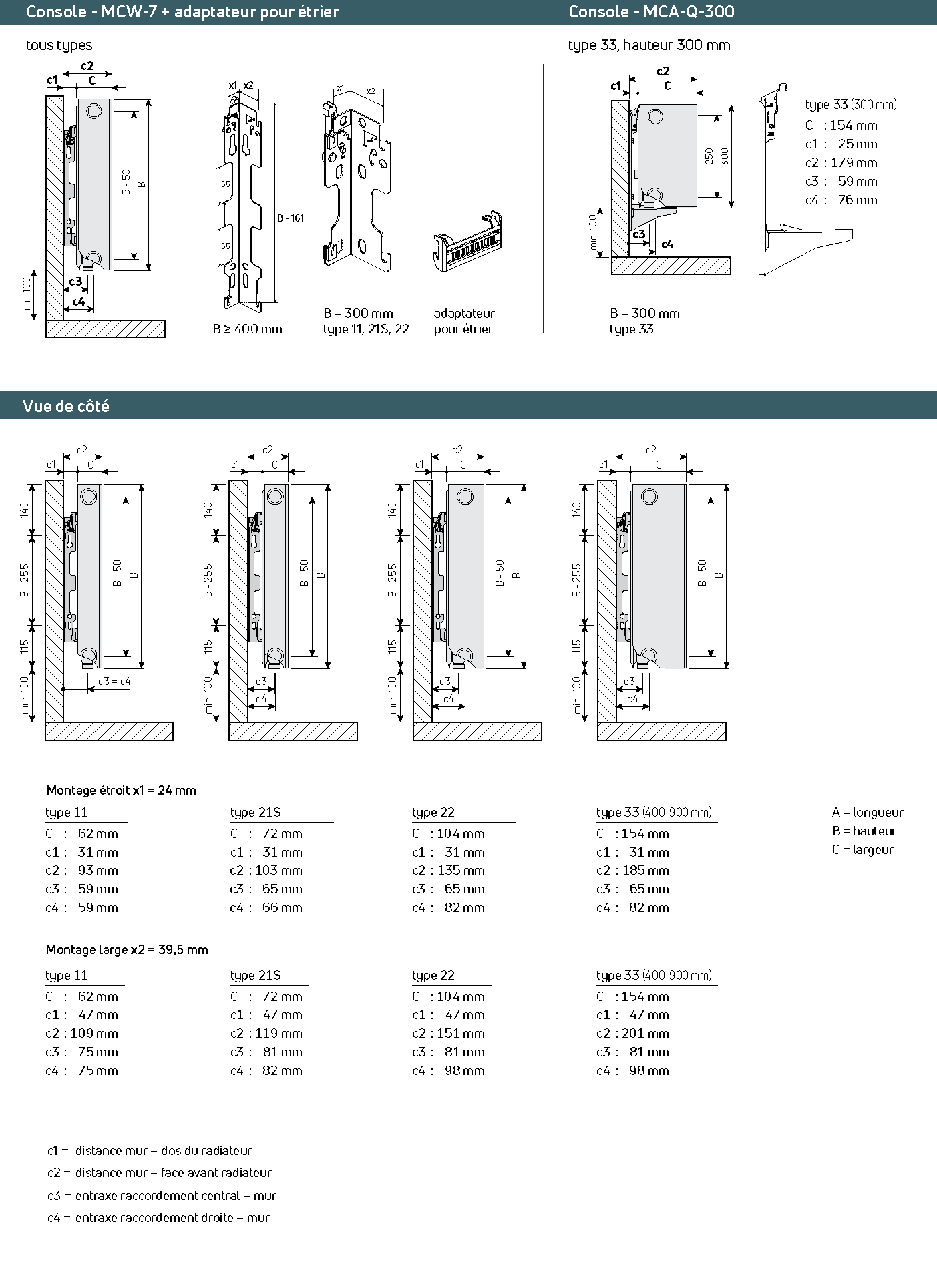

Fixations 4 à 6 pattes de fixation soudées au dos du radiateur
Kit de montage types 11, 21S, 22, 33 : Set de montage MCW-7 (1 bouchon purgeur orientable, 1 bouchon plein, vis et chevilles)
type 33 hauteur 300 mm : Set de montage MCA-Q (1 bouchon purgeur orientable, 1 bouchon plein, vis et chevilles
Emballage Emballage en carton avec protections pour les angles et les bords, film rétractable inclus
Garantie 10 Ans
Teinte standard La teinte standard de nos radiateurs est le blanc trafic (RAL 9016) - Autres teintes disponibles : voir pages 116 à 118

Types de radiateurs

Émissions calorifiques et dimensions

Type 11

  300 400 500 600 750 900
Watt/m 90/70/20°C 668 859 1040 1214 1467 1708
Watt/m 75/65/20°C 529 680 823 961 1159 1347
Watt/m 55/45/20°C 275 353 427 499 599 693
n-coefficient 1,282 1,2824 1,2827 1,2831 1,2922 1,3013



Type 21S

  300 400 500 600 750 900
Watt/m 90/70/20°C 924 1174 1408 1632 1952 2252
Watt/m 75/65/20°C 732 929 1113 1288 1535 1765
Watt/m 55/45/20°C 381 482 576 664 783 891
n-coefficient 1,2786 1,2846 1,2907 1,2967 1,3169 1,3371



Type 22

  300 400 500 600 750 900
Watt/m 90/70/20°C 1188 1521 1837 2136 2553 2942
Watt/m 75/65/20°C 937 1198 1444 1676 2000 2301
Watt/m 55/45/20°C 482 614 736 850 1009 1155
n-coefficient 1,3 1,3098 1,3197 1,3295 1,3392 1,3488



Type 33

  300 400 500 600 750 900
Watt/m 90/70/20°C 1670 2119 2543 2949 3522 4064
Watt/m 75/65/20°C 1314 1664 1994 2309 2753 3171
Watt/m 55/45/20°C 671 846 1009 1164 1380 1582
n-coefficient 1,3159 1,3245 1,3331 1,3417 1,3515 1,3612

Contenance en eau et poids

Volume : Litre par mètre courant

type 300 400 500 600 750 900
11 1.7 2.2 2.7 3.2 4.0 4.5
21s 3.4 4.5 5.5 6.6 8.3 9.0
22 3.4 4.5 5.5 6.6 8.3 9.0
33 5.1 6.7 8.2 9.8 12.3 13.3

Poids : Kilogramme par mètre courant

type 300 400 500 600 750 900
11 12.9 16.8 20.7 24.7 30.8 36.7
21s 17.9 23.2 28.9 34.6 43.2 51.2
22 19.8 26.1 32.6 39.3 49.2 58.4
33 27.4 36.1 45.3 54.0 67.5 80.2

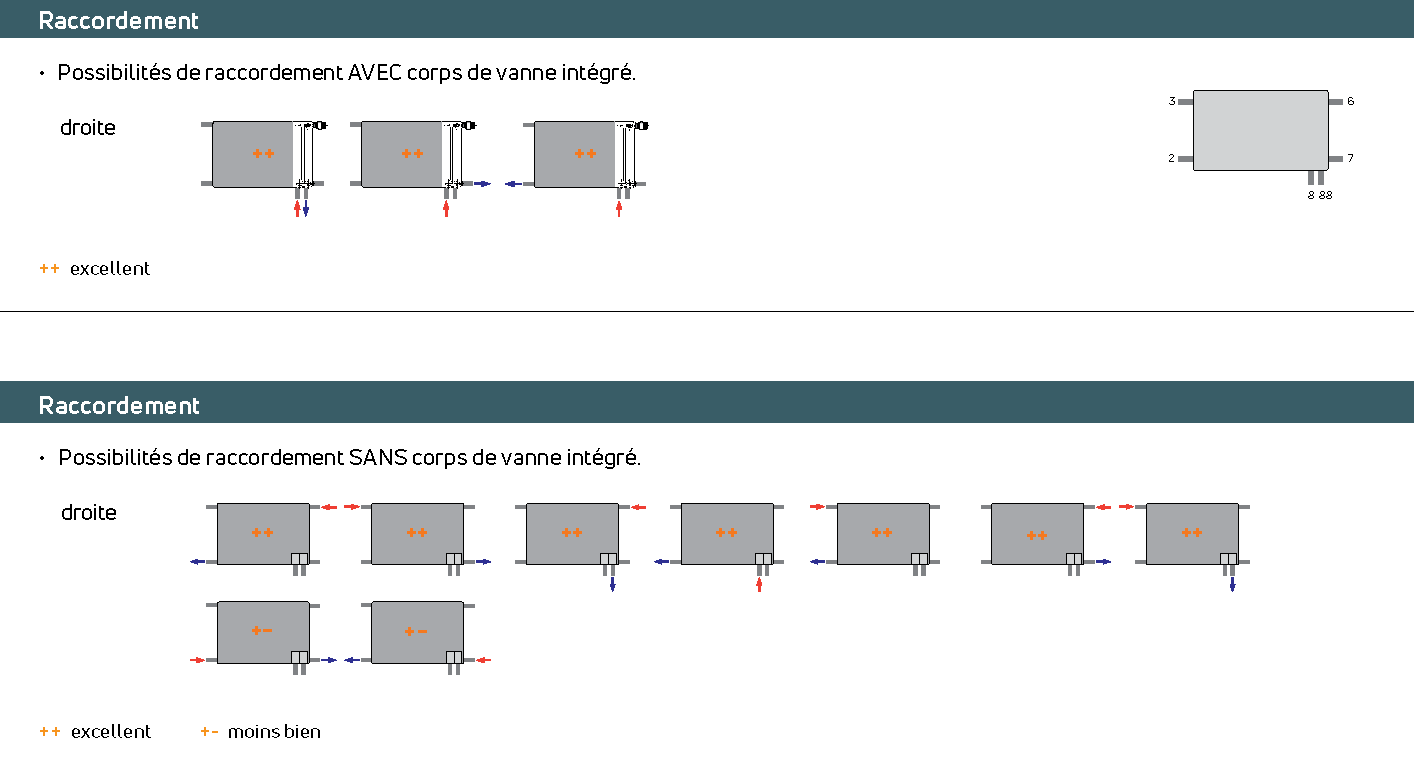

Types de raccordements

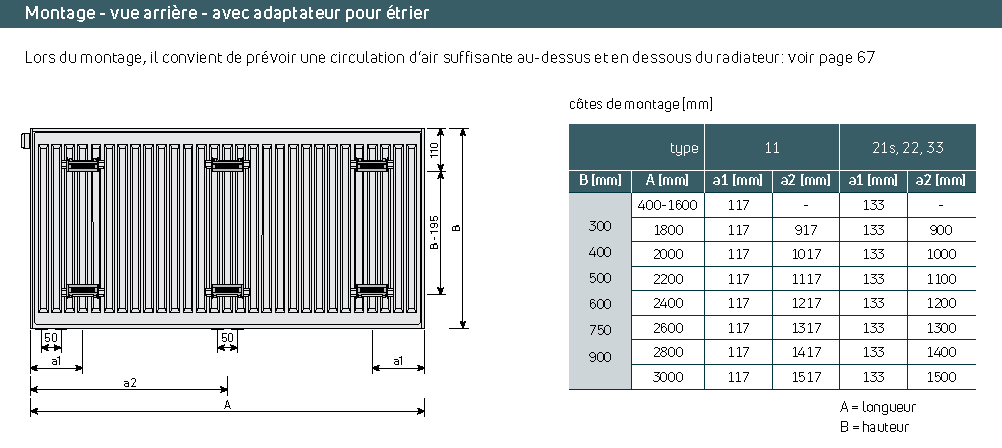

Schémas techniques

Facteurs correctifs

Fiche technique - Integra Parada Flex 8C

Chaque radiateur de Radson est garanti pendant 10 ans. Et ceci contre tous les vices de fabrication, à condition d'être utilisé sous des conditions normales et dans le cadre d'un système de chauffage à eau chaude. La garantie ne s'applique pas aux défauts d'installation, aux facteurs externes au radiateur (qualité de l'eau, canalisations perméables à l'oxygène,…), aux dégâts consécutifs au transport et à la manipulation ou à un usage peu précautionneux.

Notre garantie d'usine de 10 ans est valable pour les achats à partir du 1 janvier 2007.
