Radiateurs panneaux habillés

Integra Ramo HP

Radiateurs panneaux habillés - Integra Ramo HP

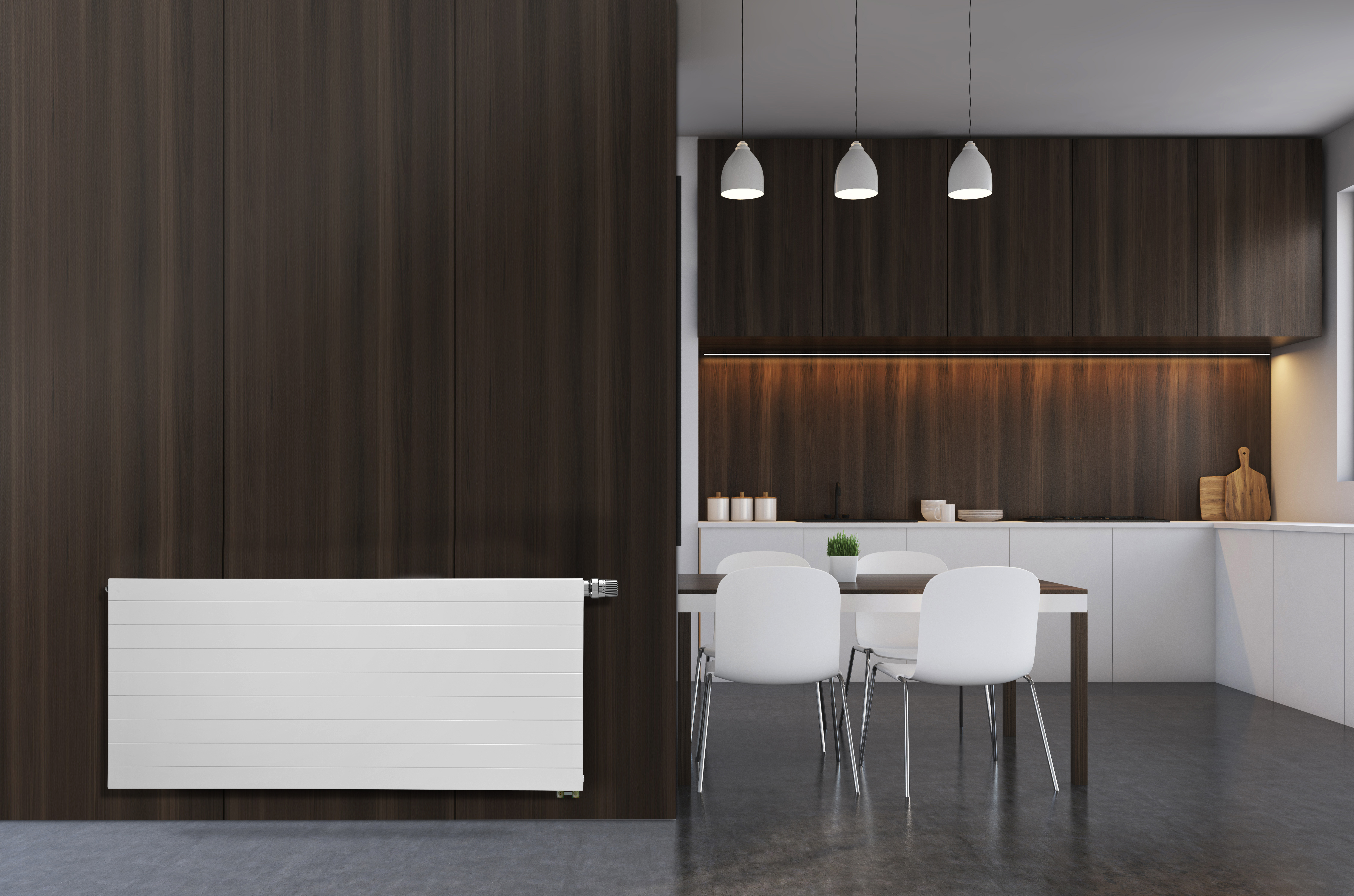

Le radiateur panneaux habillé Integra Ramo HP est composé d'une tuyauterie et d'un corps de vanne intégrés, il est habillé de deux joues latérales et d'une élégante grille supérieure. Sa particularité réside dans sa face avant, rainurée, offrant un rendu esthétique moderne du plus bel effet.

+

Informations :

Hauteur (mm) 300 - 400 - 450 - 500 - 600 - 750 - 900
Longueur (mm) 400 - 500 - 600 - 700 - 800 - 900 - 1000 - 1100 - 1200 - 1300 - 1400 - 1500 - 1600 - 1800 - 2000 - 2200 - 2400 - 2600 - 2800 - 3000
Pas 33.3 mm (canal d'eau chaude)
Raccordements 6 orifices (4 x diamètre 15/21 et 2 x diamètre 15/21 entraxe 50 mm)
Pression de service 10 bars (pression de service : 13 bars)
Fixations 4 à 6 pattes de fixation soudées au dos du radiateur
Kit de montage Types 11, 21S, 22, 33 : Set de montage MCW-7 (1 bouchon purgeur orientable, 1 bouchon plein, vis et chevilles), Set de consoles MCW-7. Type 33 hauteur 300 mm : Set de montage MCA-Q (1 bouchon purgeur orientable, 1 bouchon plein, vis et chevilles), Set de consoles MCA-Q
Emballage Emballage en carton avec protections pour les angles et les bords, film rétractable inclus
Garantie 10 ans
Teinte standard La teinte standard de nos radiateurs est le blanc trafic (RAL 9016) - Autres teintes disponibles
Teintes disponibles

RAL

Sanitaire

Métal & Texturé

Types de radiateurs

Émissions calorifiques et dimensions

Type 11

  300 400 500 600 750 900
Watt/m 90/70/20°C 668 859 1040 1214 1467 1708
Watt/m 75/65/20°C 529 680 823 961 1159 1347
Watt/m 55/45/20°C 275 353 427 499 599 693
n-coefficient 1,282 1,2824 1,2827 1,2831 1,2922 1,3013



Type 21S

  300 400 500 600 750 900
Watt/m 90/70/20°C 924 1174 1408 1632 1952 2252
Watt/m 75/65/20°C 732 929 1113 1288 1535 1765
Watt/m 55/45/20°C 381 482 576 664 783 891
n-coefficient 1,2786 1,2846 1,2907 1,2967 1,3169 1,3371





Type 22

  300 400 500 600 750 900
Watt/m 90/70/20°C 1188 1521 1837 2136 2553 2942
Watt/m 75/65/20°C 937 1198 1444 1676 2000 2301
Watt/m 55/45/20°C 482 614 736 850 1009 1155
n-coefficient 1,3 1,3098 1,3197 1,3295 1,3392 1,3488





Type 33

  300 400 500 600 750 900
Watt/m 90/70/20°C 1670 2119 2543 2949 3522 4064
Watt/m 75/65/20°C 1314 1664 1994 2309 2753 3171
Watt/m 55/45/20°C 671 846 1009 1164 1380 1582
n-coefficient 1,3159 1,3245 1,3331 1,3417 1,3515 1,3612

Contenance en eau et poids

 Type Volume Hauteur
    300 400 500 600 750 900
11 L 1.7 2.2 2.7 3.2 4.0 4.5
21S L 3.4 4.5 5.5 6.6 8.3 9.0
22 L 3.4 4.5 5.5 6.6 8.3 9.0
33 L 5.1 6.7 8.2 9.8 12.3 13.3



 Type  Poids Hauteur
    300 400 500 600 750 900
11 Kg 12.4 16.3 20.1 24.0 30.0 35.7
21S Kg 17.4 22.8 28.3 34.0 42.5 50.7
22 Kg 19.3 25.7 31.8 38.6 48.2 56.8
33 Kg 26.9 35.8 44.9 53.8 67.2 80.4

Types de raccordements

Possibilités de raccordement avec corps de vanne intégré

Le radiateur Parada peut être raccordé comme un radiateur Compact en enlevant le corps de vanne thermostatisable et en fermant les raccordements en bas avec des bouchons pleins.

Droite Gauche
++ excellent
+ très bien
+- moins bien

Schémas techniques

Facteurs correctifs

Chaque radiateur de Radson est garanti pendant 10 ans. Et ceci contre tous les vices de fabrication, à condition d'être utilisé sous des conditions normales et dans le cadre d'un système de chauffage à eau chaude. La garantie ne s'applique pas aux défauts d'installation, aux facteurs externes au radiateur (qualité de l'eau, canalisations perméables à l'oxygène,…), aux dégâts consécutifs au transport et à la manipulation ou à un usage peu précautionneux.

Notre garantie d'usine de 10 ans est valable pour les achats à partir du 1 janvier 2007.
