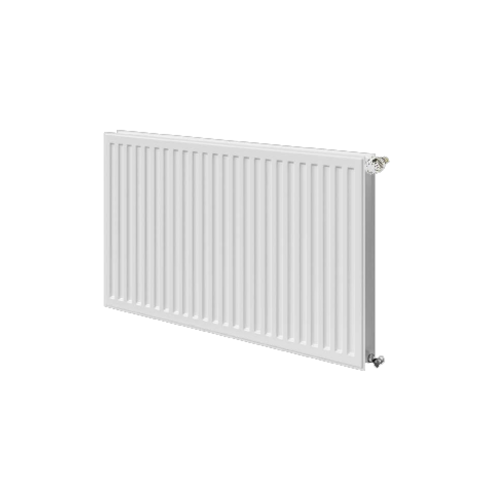

Standard HP
Standard HP is een klassieke radiator met 4 zijaansluitingen
- Hoge-druk capaciteit
- Duurzame constructie
- Flexibele installatie mogelijkheden
- Brede kleurkeuzes beschikbaar
- Uitstekende thermische prestaties
Productbeschrijving
Standard HP is een klassieke paneelradiator met universele zijaansluiting. Deze
configuratie maakt zowel links als rechts een elegante aansluiting mogelijk via de 4 zijden 1/2"" binnendraad. Met een werkdruk van 10 bar kan hij worden geïntegreerd in hogedrukinstallaties, zoals de aansluiting op het stadsverwarmingsnet.
De nieuwe MCW-7 montagebeugels, die geschikt zijn voor de installatie van de Standard HP met bevestigingsbeugels,
zijn uitgerust met een tilbeveiliging. Deze zorgt voor een veiligere montage en plaatsing op de muur en beschermt tegen de mogelijkheid dat de beugel zijdelings verschuift. Type 10 is voorzien van Monclac MCA-D bevestigingsbeugels.
De Standard HP is verkrijgbaar in de standaardkleur RAL 9016. Andere kleuren zijn op aanvraag verkrijgbaar.
Technische specificaties
| ETIM-klasse | EC011022 - Paneelradiator |
|---|---|
| Type | 11 - 21 - 22 - 33 |
| Hoogte [mm] | 300 - 900 |
| Lengte [mm] | 400 - 3000 |
| Diepte [mm] | 60 - 152 |
| Warmteafgifte EN 442 20°C - 55/45 [W] | 113 - 4882 |
| Warmteafgifte EN 442 20°C - 75/65 [W] | 218 - 9780 |
| N-exponent | 1.2981 - 1.3696 |
| Max. werkdruk [bar] | 10 |
| Waterinhoud [l] | 1.7 - 13.3 |
| Watt Per Meter [W/m] | 546 - 2506 |
| Factor K | 1.361 - 47.834 |
| Warmteafgifte EN 442 20°C - 45/35 [W] | 65 - 2836 |
| Warmteafgifte EN 442 20°C - 90/70 [W] | 277 - 12532 |
| Watergehalte per meter [l] | 1.7 - 13.3 |
| CO2/Kg equivalent per kg materiaal | 2.8 |
| CO2/Kg equivalent per KW aan geleverde warmte door de artikelen | 54.66 |
| Gewicht [kg] | 4 - 206.1 |
| Gewicht per meter [kg] | 8.8 - 68.7 |
Berekeningen
Artikelen
| Artikelcode | Artikelbeschrijving | Warmteafgifte EN 442 20°C - 55/45 [W] | Hoogte [mm] | Lengte [mm] | Diepte [mm] | Waterinhoud [l] | Gewicht [kg] | CO2/Kg equivalent per kg materiaal |
|---|---|---|---|---|---|---|---|---|
| PST113000400 | Standard HP 11 300x400 | 113 | 300 | 400 | 60 | 1.7 | 4 | 2.8 |
| PST113000500 | Standard HP 11 300x500 | 141 | 300 | 500 | 60 | 1.7 | 4.8 | 2.8 |
| PST113000600 | Standard HP 11 300x600 | 169 | 300 | 600 | 60 | 1.7 | 5.6 | 2.8 |
| PST113000700 | Standard HP 11 300x700 | 197 | 300 | 700 | 60 | 1.7 | 6.4 | 2.8 |
| PST113000800 | Standard HP 11 300x800 | 225 | 300 | 800 | 60 | 1.7 | 7.19 | 2.8 |
| PST113000900 | Standard HP 11 300x900 | 253 | 300 | 900 | 60 | 1.7 | 7.99 | 2.8 |
| PST113001000 | Standard HP 11 300x1000 | 281 | 300 | 1000 | 60 | 1.7 | 8.79 | 2.8 |
| PST113001100 | Standard HP 11 300x1100 | 309 | 300 | 1100 | 60 | 1.7 | 9.58 | 2.8 |
| PST113001200 | Standard HP 11 300x1200 | 338 | 300 | 1200 | 60 | 1.7 | 10.38 | 2.8 |
| PST113001300 | Standard HP 11 300x1300 | 366 | 300 | 1300 | 60 | 1.7 | 11.44 | 2.8 |
