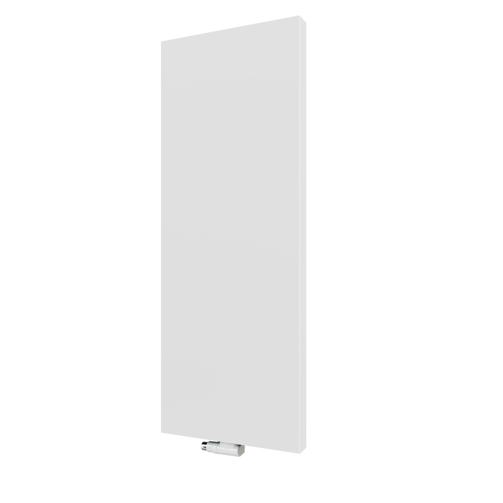

Tinos V
Le radiateur vertical Tinos V est un ajout élégant à tout intérieur.
- Design linéaire minimaliste
- Solution parfaite pour les espaces muraux limités
- Sèche-serviettes en acier inoxydable de haute qualité
- Radiateur à raccordement central
- Orientable pour une Raccordement par le haut
Description du produit
Le design minimaliste de Tinos V se démarque dans chaque pièce, que ce soit le salon, la chambre, la cuisine ou la salle de bains. La couleur standard du Tinos V est le blanc RAL 9016, mais de nombreuses autres couleurs sont disponibles en option afin que ce radiateur vertical s’intègre parfaitement dans n’importe quel intérieur. Un porte-serviettes en acier inoxydable de haute qualité est disponible en accessoire. Les caches latéraux sont intégrés avec une plaque avant décorative dans un boîtier arrondi élégant collé au corps du radiateur principal. Livré avec supports, jeu de vis et de chevilles avec instructions de montage, 3 bouchons borgnes en laiton et évent.
Spécifications techniques
| Classe ETIM | EC011022 - Radiateur plat |
|---|---|
| Matériau | Acier |
| Type | 11 - 21 |
| Structure de surface du panneau frontal | Plat, lisse |
| Panneau frontal aquifère | Non |
| Adapté aux locaux humides | Non |
| Hauteur [mm] | 1800 - 2100 |
| Longueur [mm] | 325 - 775 |
| Profondeur [mm] | 65 - 97 |
| Émission de chaleur selon EN 442 20 °C - 55/45 [W] | 378 - 1276 |
| Émission de chaleur EN 442 20 °C - 75/65 [W] | 720 - 2473 |
| Émission de chaleur EN 442 20 °C - 70/40 [W] | 422 - 1427 |
| Émission de chaleur certifiée selon l'EN 442 en laboratoire | Oui |
| Exposant N | 1.2586 - 1.3054 |
| Pression de travail max. [bar] | 10 |
| Contenu en eau [l] | 2.65 - 13.9 |
| Couleur standard | Oui |
| Couleur | Blanc |
| Numéro RAL | 9016 |
| Degré de brillance | Brillant |
| Pattes soudées | Oui |
| Avec revêtement latéral | Non |
| Avec revêtement supérieur | Non |
| Rabattable | Non |
| Nombre de raccordements standard | 6 |
| Connexion 1, en bas à gauche | Débit d'entrée |
| Connexion 4, en haut à gauche | Débit d'entrée/sortie |
| Connexion 5, en haut à droite | Débit d'entrée/sortie |
| Connexion BC, centre bas | Double connexion, entrée-sortie |
| Dimension du filetage (en pouces) | 1/2 pouce |
| Raccord fileté | Filetage intérieur |
| Avec raccordement 1 point | Non |
| Avec raccord de purge d'air | Oui |
| Avec purgeur d'air | Oui |
| Avec orifice de vidange | Oui |
| Avec robinet de distribution | Non |
| Vanne thermostatique intégrée | Non |
| Avec consoles murales | Oui |
| Conversion modèle mixte possible | Non |
| Avec corps de chauffe électrique | Non |
| Avec plot de remplissage | Oui |
| Avec matériau de fixation | Oui |
| Avec porte-serviettes | Non |
| Porte-serviettes encastré | Non |
| Facteur K | 5.161 - 15.531 |
| Watt Absolu [W] | 720 - 2473 |
| Émission de chaleur selon EN 442 20 °C - 45/35 [W] | 365 - 1135 |
| Émission de chaleur selon EN 442 20 °C - 90/70 [W] | 1094 - 3406 |
| Émission de chaleur selon EN 442 20 °C – 55/45 (Btu/h) | 1290 - 4354 |
| Émission de chaleur selon EN 442 20 °C – 75/65 (Btu/h) | 2457 - 8438 |
| Température de fonctionnement maximale [°C] | 110 |
| Direction de montage | Verticale |
| Nombre de supports muraux | 2 |
| CO2/Kg équivalent par kg de matériau | 2.8 |
| CO2/Kg équivalent par KW de chaleur délivrée par les articles | 54.66 |
| Poids [kg] | 20.96 - 90.41 |
Calculs
Articles
| Code article | Description de l'article | Émission de chaleur selon EN 442 20 °C - 55/45 [W] | Hauteur [mm] | Longueur [mm] | Profondeur [mm] | Contenu en eau [l] | Poids [kg] | CO2/Kg équivalent par kg de matériau |
|---|---|---|---|---|---|---|---|---|
| TIVP111800325 | Radiateur panneau habillé TINOS V 11 1800 325 | 378 | 1800 | 325 | 65 | 2.65 | 20.96 | 2.8 |
| TIVP111800475 | Radiateur panneau habillé TINOS V 11 1800 475 | 546 | 1800 | 475 | 65 | 3.78 | 29.56 | 2.8 |
| TIVP111800625 | Radiateur panneau habillé TINOS V 11 1800 625 | 709 | 1800 | 625 | 65 | 4.92 | 38.15 | 2.8 |
| TIVP111950325 | Radiateur panneau habillé TINOS V 11 1950 325 | 403 | 1950 | 325 | 65 | 2.85 | 22.46 | 2.8 |
| TIVP111950475 | Radiateur panneau habillé TINOS V 11 1950 475 | 582 | 1950 | 475 | 65 | 4.12 | 31.62 | 2.8 |
| TIVP111950625 | Radiateur panneau habillé TINOS V 11 1950 625 | 755 | 1950 | 625 | 65 | 5.38 | 40.77 | 2.8 |
| TIVP111950775 | Radiateur panneau habillé TINOS V 11 1950 775 | 923 | 1950 | 775 | 65 | 6.65 | 49.92 | 2.8 |
| TIVP112100625 | Radiateur panneau habillé TINOS V 11 2100 625 | 803 | 2100 | 625 | 65 | 5.85 | 43.58 | 2.8 |
| TIVP112100775 | Radiateur panneau habillé TINOS V 11 2100 775 | 980 | 2100 | 775 | 65 | 7.25 | 53.4 | 2.8 |
| TIVP211800325 | Radiateur panneau habillé TINOS V 21 1800 325 | 495 | 1800 | 325 | 97 | 4.8 | 32.29 | 2.8 |
