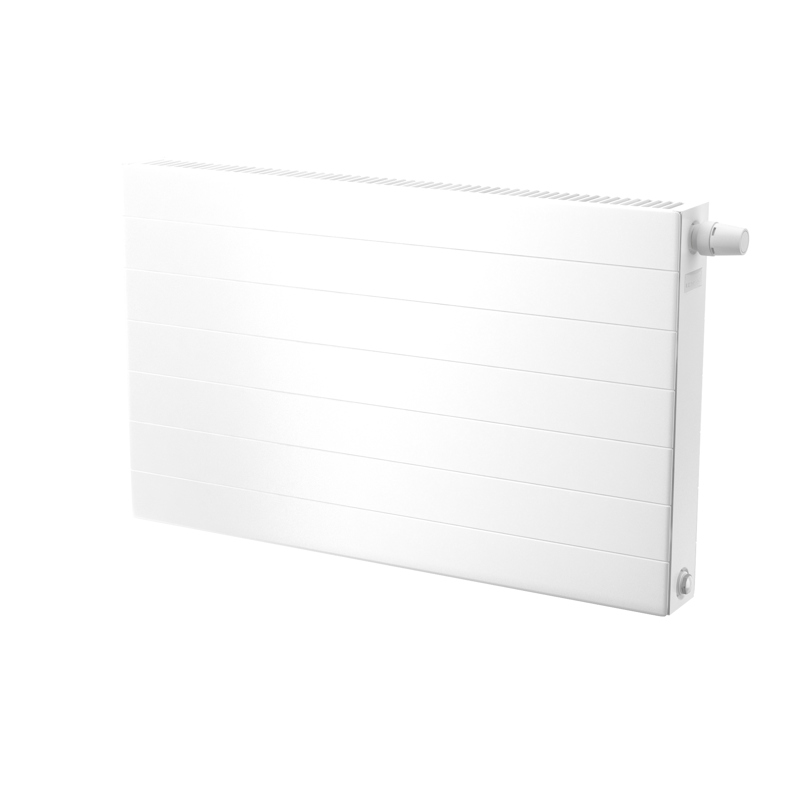

Integra Ramo NG
Grzejnik płytowy Integra Parada NG wyróżnia nowoczesne wzornictwo. Płaska płyta czołowa z delikatnymi przetłoczniami w połączeniu z ukrytymi podłączeniami wraz z dopasowaną pokrywą górną oraz osłonami bocznymi tworzy bardzo praktyczny w montażu i elegancki grzejnik. Standardowe wykończenie w kolorze białym RAL 9016 (inne kolory są dostępne na życzenie za dodatkową opłatą). Okres gwarancji wynosi 10 lat.
Specyfikacja techniczna | |
Temperatura maksymalna | 110 |
Normy | EN442; EN10130 |
Wymiary przyłączy | 2 x G 3/4 |
Maksymalne ciśnienie robocze | PN10 |
Materiał | Stal niskowęglowa walcowana na zimno |
Standardowy kolor | Biały RAL 9016 |
Typy | 11; 21; 22; 33 |
Dostępne wysokości [mm] | 300; 400; 500; 600; 900 |
Dostępne szerokości [mm] | 400; 520; 600; 720; 800; 920; 1000; 1120; 1200; 1320; 1400; 1600; 1800; 2000; 2200; 2400; 2600; 2800; 3000 |
Schemat podłączenia
schemat podłączenia - dolne prawe
Schemat podłączenia - dolne prawe
Grzejnik płytowy RADSON Integra Ramo to zaworowy grzejnik płytowy z płaskim frontem, w którym wykonano lekkie poziome przetłoczenia na całej długości. Grzejnik przeznaczony do systemów ogrzewania wodnego, a zaprojektowany został zgodnie z normą EN442-1 pod kątem optymalnej wydajności ciepła. Króćce podłączeniowe : 2 x GZ 3/4" od dołu (standardowo z prawej strony, rozstaw 50 mm), 4 x GW 1/2" boczne. W komplecie z grzejnikiem 2 lub 3 (dla dług. ≥ 1800) konsole SMS, korki, odpowietrznik. Fabrycznie zamontowana (standardowo z prawej strony) wkładka zaworowa z nastawą wstępną Danfoss (pasujące głowice m.in. RA 2994, RAW 5115, seria RAX). Wykończenie standardowe w kolorze białym RAL 9016 (inne kolory są dostępne na życzenie za dodatkową opłatą). Okres gwarancji wynosi 10 lat.
Dokument | Kategoria |
---|---|
Atest higieniczny dla grzejników płytowych Radson | Atest higieniczny |
Cennik grzejników panelowych Radson - 04/2024 | Cennik |
Katalog techniczny poziomych grzejników panelowych Radson 06/2024 | Katalogi |
Datasheet | Karta katalogowa |
Karta katalogowa dla grzejników płytowych Integra Ramo | Karta katalogowa |
Karta katalogowa dla grzejników Integra Ramo - 08/2024 | Karta katalogowa |
Warunki gwarancji - grzejniki płytowe Radson | Warunki gwarancji |
Warunki gwarancji - grzejniki płytowe Radson - 02/2024 | Warunki gwarancji |
