Radiateurs panneaux design

Kos H

Le radiateur décoratif Kos H combine une face avant unie, une grille supérieure et des parois latérales légèrement courbées. Sa finition exemplaire et son design hors du commun forment l'association idéale entre robustesse et esthétisme.

+

Informations :

Hauteur (mm) 400 - 600 - 750 - 900
Longueur (mm) 450 - 600 - 750 - 900 - 1050 - 1200 - 1350 - 1500 - 1650 - 1800 - 1950
Pas 50 mm (canal d'eau chaude) - 25 mm (lamelles de convection)
Raccordements 2 orifices diamètre 15/21 entraxe 50 mm
Pression de service 6 bars (pression de service : 7,8 bars)
Fixations 4 ou 6 pattes de fixation soudées au dos du radiateur
Kit de montage Set de montage MCW-5 (vis et chevilles), Set de consoles MCW-5
Emballage Emballage solide en carton avec protections pour les angles et les bords, film rétractable inclus
Garantie 10 ans
Teinte standard La teinte standard de nos radiateurs est le blanc trafic (RAL 9016) - Autres teintes disponibles

Teintes disponibles

RAL

Sanitaire

Métal & Texturé

Types de radiateurs

Type 20

Type 21

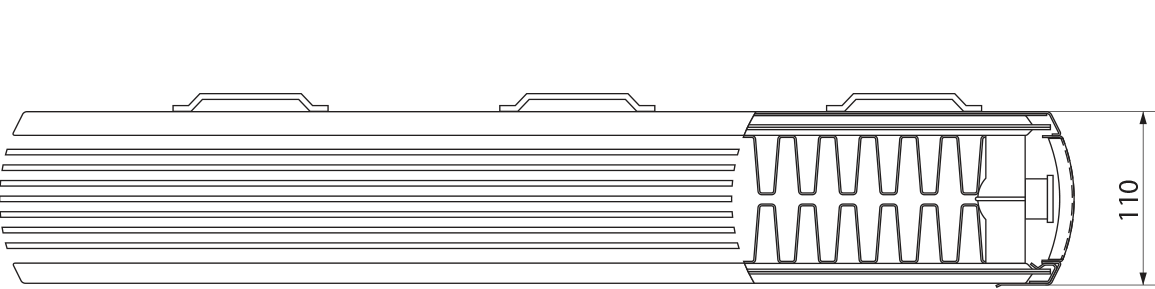

Type 22

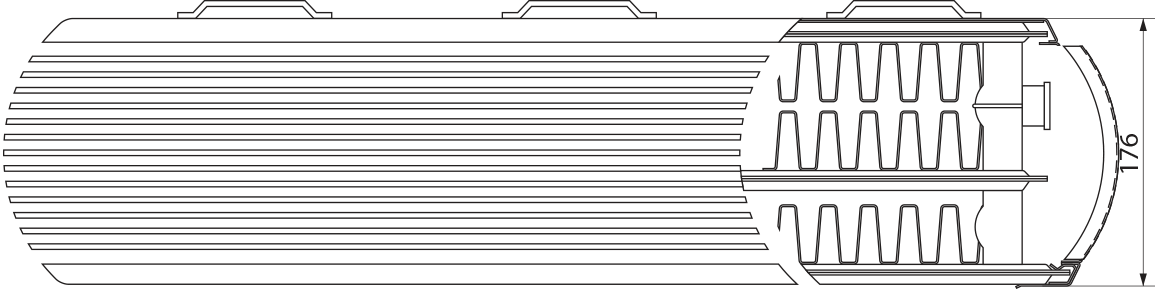

Type 33

Émissions calorifiques et dimensions

Longueur Watt Type 20
Hauteur 400 600 750 900
450 75/65/20 306 428 512 590
600 75/65/20 407 571 683 786
750 75/65/20 509 713 854 983
900 75/65/20 611 856 1024 1179
1050 75/65/20 713 999 1195 1376
1200 75/65/20 815 1141 1366 1572
1350 75/65/20 917 1284 1536 1769
1500 75/65/20 1019 1427 1707 1965
1650 75/65/20 1120 1569
1800 75/65/20 1222 1712
1950 75/65/20 1324 1854



Longueur Watt Type 21
Hauteur 400 600 750 900
450 75/65/20 445 602 701 802
600 75/65/20 593 802 934 1070
750 75/65/20 742 1003 1168 1337
900 75/65/20 890 1203 1401 1605
1050 75/65/20 1038 1404 1635 1872
1200 75/65/20 1187 1604 1868 2140
1350 75/65/20 1335 1805 2102 2407
1500 75/65/20 1484 2006 2336 2675
1650 75/65/20 1632 2206
1800 75/65/20 1780 2407
1950 75/65/20 1929 2607



Longueur Watt Type 22
Hauteur 400 600 750 900
450 75/65/20 573 764 922 1014
600 75/65/20 764 1018 1229 1352
750 75/65/20 955 1273 1536 1690
900 75/65/20 1146 1527 1843 2028
1050 75/65/20 1337 1782 2150 2366
1200 75/65/20 1528 2036 2458 2704
1350 75/65/20 1719 2291 2765 3042
1500 75/65/20 1910 2546 3072 3380
1650 75/65/20 2100 2800
1800 75/65/20 2291 3055
1950 75/65/20 2482 3309



Longueur Watt Type 33
Hauteur 400 600 750 900
450 75/65/20 803 1114 1309 1471
600 75/65/20 1070 1485 1745 1961
750 75/65/20  1338 1856 2181 2451
900 75/65/20 1606 2228 2617 2941
1050 75/65/20  1873 2599 3053 3431
1200 75/65/20 2141 2970 3490 3922
1350 75/65/20 2408 3341 3926 4412
1500 75/65/20 2676 3713 4362 4902
1650 75/65/20 2944 4084
1800 75/65/20  3211 4455
1950 75/65/20  3479 4825

Contenance en eau et poids

Type Volume 400 600 750 900
20 L 4,44 6,67 8,00 9,33
21 L 4,76 6,95 8,67 10,38
22 L 4,76 6,95 8,67 10,38
33 L 6,73 10,10 11,27 12,44



Type Poids 400 600 750 900
20 Kg 22,83 32,50 40,19 47,89
21 Kg 26,48 73,43 46,67 56,29
22 Kg 29,24 42,67 53,52 64,38
33 Kg 42,70 62,38 77,19 92,00

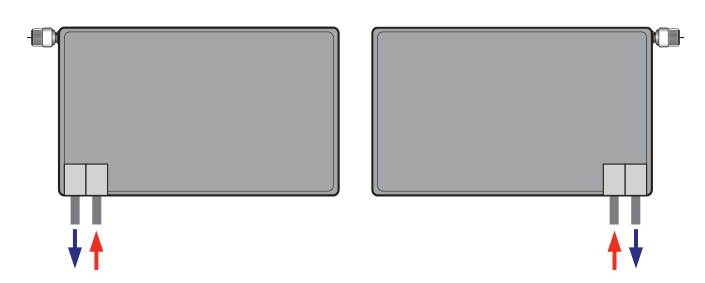

Types de raccordements

Autres raccordements ne sont pas possibles

Raccordement gauche sur demande.

Schémas techniques

B = Hauteur C = Longueur

Montage étroit

X1 = 24 mm

type 20

a : 141 mm
b : 84 mm
c : 30 mm

Type 21

a : 141 mm
b : 84 mm
c : 30 mm

Type 22

a : 141 mm
b : 84 mm
c : 30 mm

Type 33

a : 206 mm
b : 84 mm
c : 30 mm

Montage large

X1 = 39,5 mm

type 20

a : 157 mm
b : 100 mm
c : 46 mm

Type 21

a : 157 mm
b : 100 mm
c : 46 mm

Type 22

a : 157 mm
b : 100 mm
c : 46 mm

Type 33

a : 222 mm
b : 100 mm
c : 46 mm

Chaque radiateur de Radson est garanti pendant 10 ans. Et ceci contre tous les vices de fabrication, à condition d'être utilisé sous des conditions normales et dans le cadre d'un système de chauffage à eau chaude. La garantie ne s'applique pas aux défauts d'installation, aux facteurs externes au radiateur (qualité de l'eau, canalisations perméables à l'oxygène,…), aux dégâts consécutifs au transport et à la manipulation ou à un usage peu précautionneux.

Notre garantie d'usine de 10 ans est valable pour les achats à partir du 1 janvier 2007.
