Radiateurs panneaux

Vertical

Radiateurs panneaux - Vertical

L'orientation du radiateur panneaux Vertical donne de la hauteur à vos espaces et vous fera apprécier le chauffage sous un autre angle.

+

Informations :

Hauteur (mm) 1500 - 1800 - 1950 - 2100 - 2300
Largeur (mm) 300 - 450 - 600 - 750
Pas 50 mm (canal d'eau chaude) - 25 mm (lamelles de convection)
Raccordements 6 orifices diamètre 15/21
Pression de service 6 bars (pression d'essai : 7,8 bars)
Fixations Consoles murales verticales
Kit de montage Set de montage (Jeu de têtes, clips de blocage, 1 bouchon purgeur orientable, 3 bouchons pleins, vis et chevilles), Set de consoles verticales, 2 habillages latéraux (sauf pour le type 10C)
Emballage Emballage en carton avec protections pour les angles et les bords, film rétractable inclus.
Garantie 10 ans
Teinte standard La teinte standard de nos radiateurs est le blanc trafic (RAL 9016) - Autres teintes disponibles
Teintes disponibles

RAL

Sanitaire

Métal & Texturé

Types de radiateurs

Type 10C

Type 20C

Type 21C

Type 22C

Émissions calorifiques et dimensions

Type 10C

Hauteur 1500 1800 1950 2100
Longueur Watt
450 75/65/20 650 765 819 876
600 75/65/20 867 1020 1092 1168
750 75/65/20   1275 1365 1460



Type 20C

Hauteur 1800 1950 2100
Longueur Watt
300 75/65/20 819 877 935
450 75/65/20 1229 1315 1403
600 75/65/20 1638 1753 1870
750 75/65/20 2048 2192 2338



Type 21C

Hauteur 1800 1950 2100
Longueur Watt
300 75/65/20 963 1020 1081
450 75/65/20 1445 1530 1621
600 75/65/20 1926 2040 2162
750 75/65/20 2408 2550 2702



Type 22C

Hauteur 1800 1950 2100 2300
Longueur Watt
300 75/65/20 1132 1192 1252 1332
450 75/65/20 1698 1788 1877 1998
600 75/65/20 2264 2384 2503 2663
750 75/65/20 2830 2980 3129 3329

Contenance en eau et poids

Type Volume Hauteur
1500 1800 1950 2100 2300
10C L 9,83 10,13 11,07 12,00
20C L   21,83 23,78 25,65
21C L   21,47 24,13 25,47
22C L   21,60 23,13 24,67 26,67



Type Poids Hauteur
1500 1800 1950 2100 2300
10C Kg 31,33 37,47 38,67 40,13
20C Kg   71,33 77,07 81,73
21C Kg   83,07 91,33 96,93
22C Kg   93,87 102,33 110,80 118,27

Types de raccordements

Autres raccordements ne sont pas possibles





++ excellent
+ très bien
+- moins bien

Schémas techniques

B = Hauteur; C = Longueur

type 10C

a: 80 mm
b: 43 mm
c: 65 mm

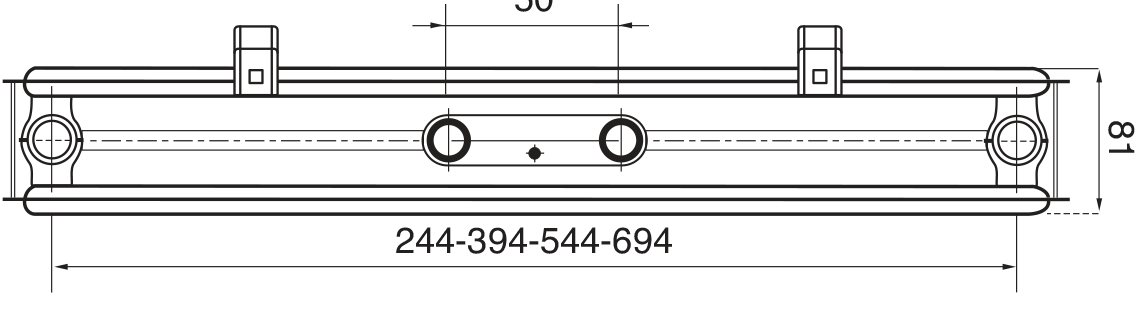

type 20C/21C

a: 108 mm
b: 67 mm
c: 27 mm

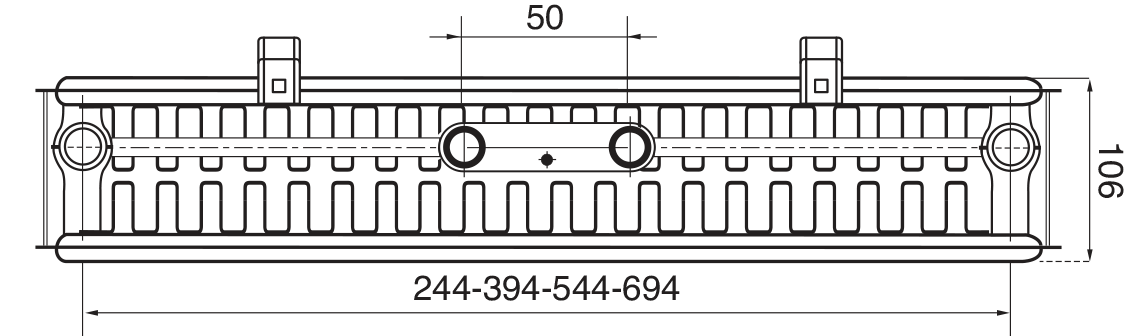

Type 22C

a: 133 mm
b: 67 mm
c: 27 mm

Montage

console inférieure T10; console inférieure T20-21-22

fixation console supérieure T10; fixation console supérieure T20-21-22

Facteurs correctifs

Chaque radiateur de Radson est garanti pendant 10 ans. Et ceci contre tous les vices de fabrication, à condition d'être utilisé sous des conditions normales et dans le cadre d'un système de chauffage à eau chaude. La garantie ne s'applique pas aux défauts d'installation, aux facteurs externes au radiateur (qualité de l'eau, canalisations perméables à l'oxygène,…), aux dégâts consécutifs au transport et à la manipulation ou à un usage peu précautionneux.

Notre garantie d'usine de 10 ans est valable pour les achats à partir du 1 janvier 2007.
