Radiateurs panneaux - Integra Flex 8c

Le radiateur panneaux Integra Flex 8C est composé d'une tuyauterie et d'un corps de vanne intégrés, il est habillé de deux joues latérales et d'une élégante grille supérieure. Ses 8 orifices de raccordement en font le radiateur adapté à toutes les situations de par sa flexibilité et sa simplicité d'installation.

+

Informations :

Hauteur (mm) 300 - 400 - 450 - 500 - 600 - 750 - 900
Longueur (mm) 400 - 500 - 600 - 700 - 800 - 900 - 1000 - 1100 - 1200 - 1300 - 1400 - 1500 - 1600 - 1800 - 2000 - 2200 - 2400 - 2600 - 2800 - 3000
Pas 33.3 mm (canal d'eau chaude)
Raccordements

8 orifices

  • 2 x diamètre 15/21 en bas à droite ou à gauche
  • 2 x diamètre 15/21 au centre
  • 4 x diamètre 15/21 latéral gauche et droite
Pression de service 10 bars (pression d'essai : 13 bars)
Fixations 4 à 6 pattes de fixation soudées au dos du radiateur
Kit de montage Types 11, 21S, 22, 33 : Set de montage MCW-7 (1 bouchon purgeur orientable, 1 bouchon plein, vis et chevilles), Set de consoles MCW-7. Type 33 hauteur 300 mm : Set de montage MCA-Q (1 bouchon purgeur orientable, 1 bouchon plein, vis et chevilles), Set de consoles MCA-Q
Emballage Emballage en carton avec protections pour les angles et les bords, film rétractable inclus
Garantie 10 ans
Teinte standard La teinte standard de nos radiateurs est le blanc trafic (RAL 9016) - Autres teintes disponibles
Teintes disponibles

RAL

Sanitaire

Métal & Texturé

Types de radiateurs

Emissions calorifiques et dimensions

Type 11

  300 400 500 600 750 900
Watt/m 90/70/20°C 692 902 1102 1293 1563 1814
Watt/m 75/65/20°C 546 711 868 1018 1230 1427
Watt/m 55/45/20°C 281 366 445 521 629 728
n-coefficient 1.2981 1.3026 1.3070 1.3115 1.3143 1.3170



Type 21S

  300 400 500 600 750 900
Watt/m 90/70/20°C 961 1219 1467 1705 2047 2376
Watt/m 75/65/20°C 761 963 1156 1340 1606 1861
Watt/m 55/45/20°C 396 497 593 682 814 939
n-coefficient 1.2803 1.2940 1.3076 1.3213 1.3302 1.3390

Type 22

  300 400 500 600 750 900
Watt/m 90/70/20°C 1220 1563 1872 2180 2627 3058
Watt/m 75/65/20°C 961 1221 1470 1709 2055 2388
Watt/m 55/45/20°C 492 623 746 864 1033 1194
n-coefficient 1.3094 1.3182 1.3270 1.3358 1.3460 1.3561



Type 33

  300 400 500 600 750 900
Watt/m 90/70/20°C 1712 2163 2597 3013 3607 4177
Watt/m 75/65/20°C 1347 1699 2035 2356 2818 3260
Watt/m 55/45/20°C 688 863 1028 1183 1411 1627
n-coefficient 1.3140 1.3255 1.3371 1.3486 1.3543 1.3600

Contenance en eau et poids

Type Volume Hauteur
    300 400 500 600 750 900
11 L 1.7 2.2 2.7 3.2 4.0 4.5
21S L 3.4 4.5 5.5 6.6 8.3 9.0
22 L 3.4 4.5 5.5 6.6 8.3 9.0
33 L 5.1 6.7 8.2 9.8 12.3 13.3



Type Poids Hauteur
    300 400 500 600 750 900
11 Kg 9.5 12.5 15.3 18.3 22.9 27.2
21S Kg 14.4 19.0 23.5 28.3 35.4 42.2
22 Kg 16.3 21.8 27.0 32.9 41.1 48.3
33 Kg 24.0 32.0 40.1 48.0 60.1 71.9

Types de raccordements

Raccordements

Droite

Gauche

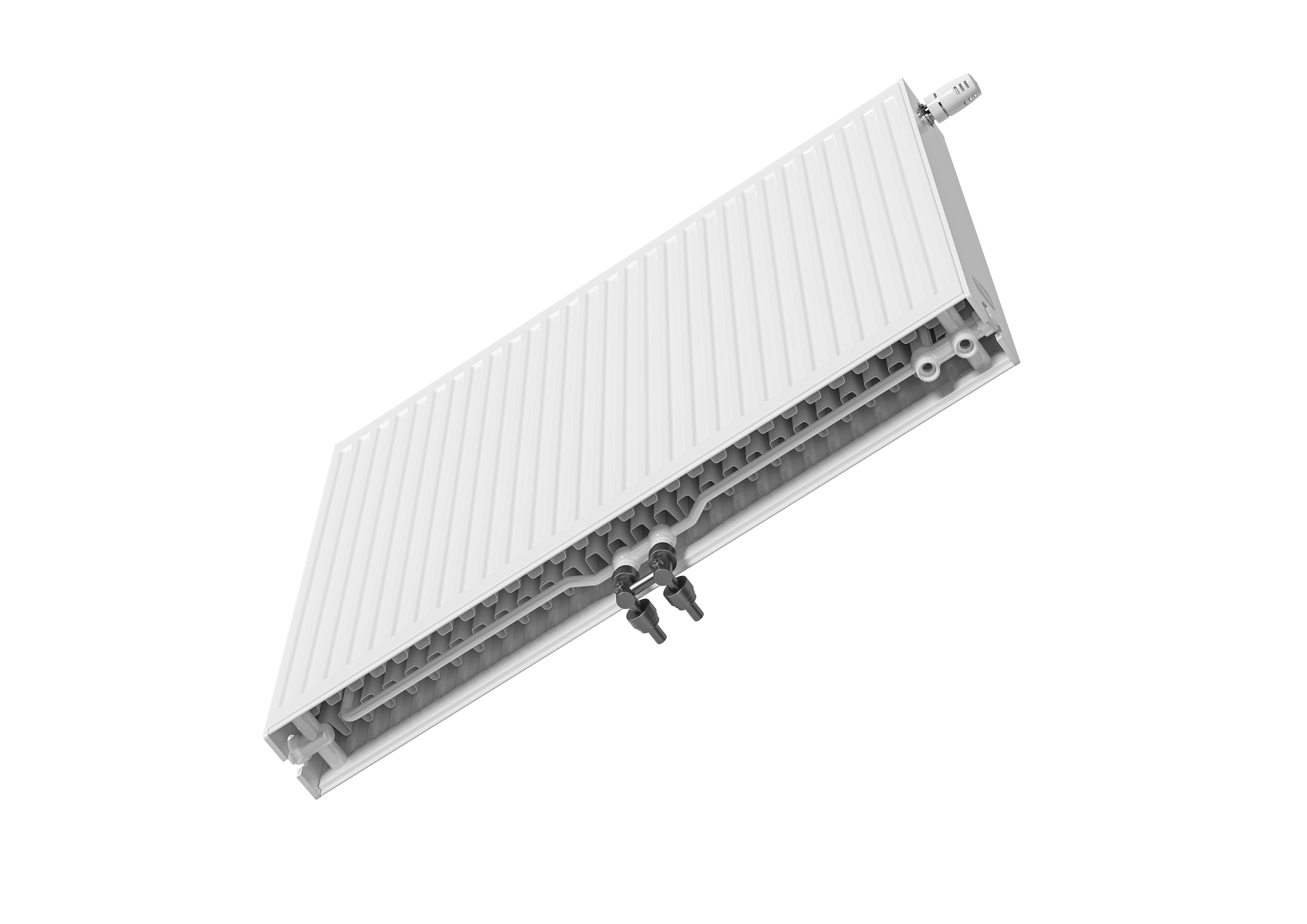

8 raccordements :

  • 2 x G 1/2“ fil intérieur, en bas à droite ou à gauche (obturés avec 2 bouchons SW 12)
  • 2 x eurocônes G 3/4” au centre, fil extérieur (fermés avec 2 bouchons SW 30)
  • 4 x G 1/2“ fil intérieur, latéral gauche et droite (fermé dans le haut par un 1 purgeur et 1 corps de vanne, dans le bas par 2 bouchons SW 22)
  • Sur la version droite, l’arrivée se trouve à gauche et le retour à droite; sur la version gauche, l’arrivée est à droite et le retour à gauche

Supports

Facteurs correctifs

Chaque radiateur de Radson est garanti pendant 10 ans. Et ceci contre tous les vices de fabrication, à condition d'être utilisé sous des conditions normales et dans le cadre d'un système de chauffage à eau chaude. La garantie ne s'applique pas aux défauts d'installation, aux facteurs externes au radiateur (qualité de l'eau, canalisations perméables à l'oxygène,…), aux dégâts consécutifs au transport et à la manipulation ou à un usage peu précautionneux.

Notre garantie d'usine de 10 ans est valable pour les achats à partir du 1 janvier 2007.
