Radiateurs panneaux plinthe - Integra plinthe

Le radiateur plinthe Integra reprend tous les avantages de son homologue à panneaux dans un format réduit. En effet, avec ses 200 mm de hauteur, sa grille supérieure, ses habillages latéraux et son corps de vanne intégrés, l'Integra plinthe se positionne comme un classique dans sa catégorie.

+

Informations :

Hauteur (mm) 200
Longueur (mm) 600 - 700 - 800 - 900 - 1000 - 1100 - 1200 - 1400 - 1600 - 1800 - 2000 - 2300 - 2600 - 3000
Raccordements 6 orifices (4 x diamètre 15/21 et 2 x diamètre 15/21 entraxe 50 mm)
Pression de service 10 bars (pression d'essai : 13 bars)
Fixations Consoles murales ou pieds supports (2, 3 ou 4 selon la longueur du radiateur) non inclus
Attention : les consoles murales et les pieds-support sont à commander séparément
Kit de montage Set de montage radiateurs plinthe (3 bouchons pleins, 1 bouchon purgeur), Consoles murales radiateurs plinthe ou pieds-support
Emballage Emballage solide en carton avec protections pour les angles et les bords, film rétractable inclus
Garantie 10 ans
Teinte standard La teinte standard de nos radiateurs est le blanc trafic (RAL 9016) - Autres teintes disponibles
Teintes disponibles

RAL

Sanitaire

Métal & Texturé

Types de radiateurs

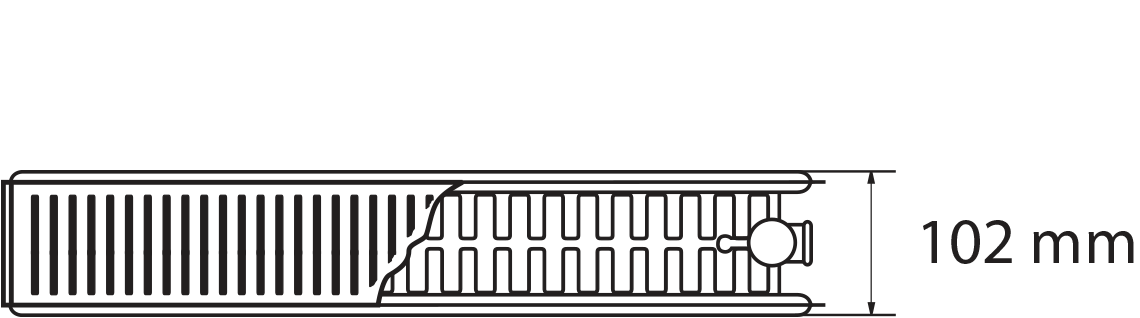

Type 22

Type 33

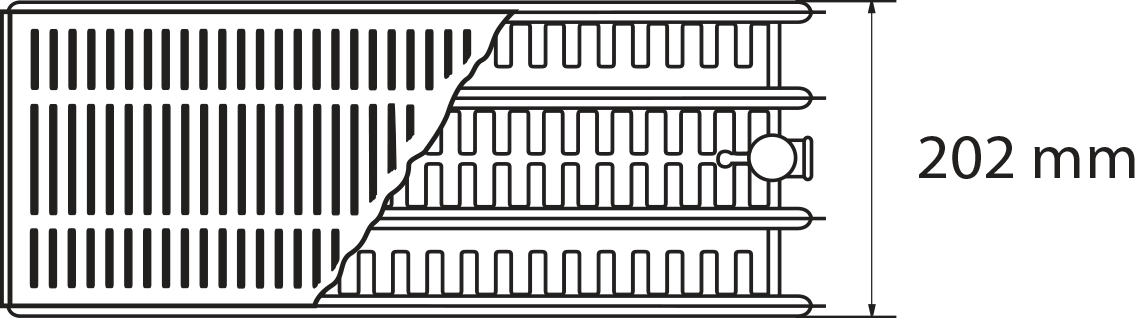

Type 44

Émissions calorifiques et dimensions

Longueur Type 22 33  44
Hauteur 200 200 200
600 75/65/20 434 613 802
700 75/65/20 507 715 936
800 75/65/20 579 818 1070
900 75/65/20 652 920 1203
1000 75/65/20 724 1022 1337
1100 75/65/20 796 1124 1471
1200 75/65/20 869 1226 1604
1400 75/65/20 1014 1431 1872
1600 75/65/20 1158 1635 2139
1800 75/65/20 1303 1840 2407
2000 75/65/20 1448 2044 2674
2300 75/65/20 1665 2351 3075
2600 75/65/20 1882 2657 3476
3000 75/65/20 2172 3066 4011

Contenance en eau et poids

Type Hauteur Poids (kg/m) Volume (L/m)
22 200 13,30 2,50
33 200 19,75 3,80
44 200 26,35 5,50

Types de raccordements

Schémas techniques

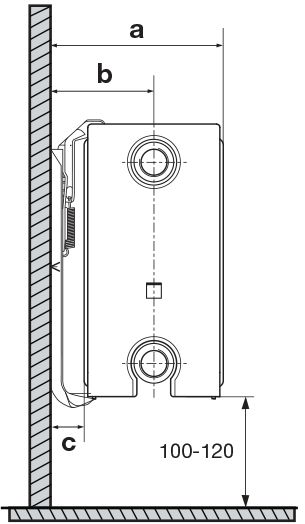

Type 22

a : 127 mm
b : 76 mm
c : 25 mm

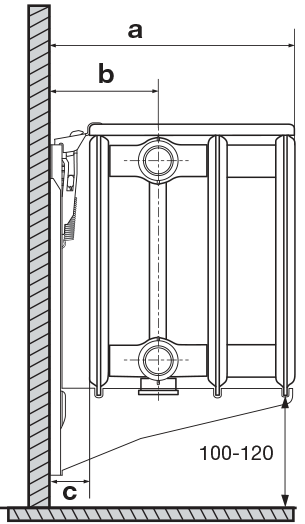

Type 33

a : 177 mm
b : 76 mm
c : 25 mm

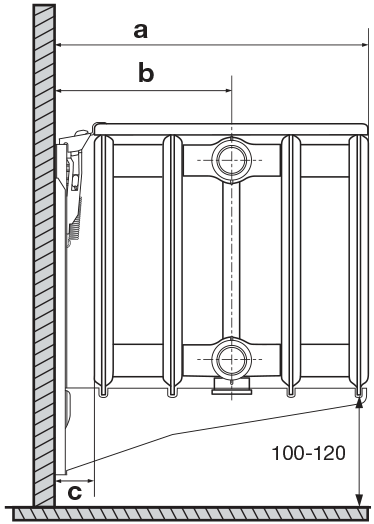

type 44

a : 227 mm
b : 126 mm
c : 25 mm

Type 22,33,44

Facteurs correctifs



Fichier Revit Integra plinthe

Chaque radiateur de Radson est garanti pendant 10 ans. Et ceci contre tous les vices de fabrication, à condition d'être utilisé sous des conditions normales et dans le cadre d'un système de chauffage à eau chaude. La garantie ne s'applique pas aux défauts d'installation, aux facteurs externes au radiateur (qualité de l'eau, canalisations perméables à l'oxygène,…), aux dégâts consécutifs au transport et à la manipulation ou à un usage peu précautionneux.

Notre garantie d'usine de 10 ans est valable pour les achats à partir du 1 janvier 2007.
