Cijevni radijatori - Delta H

Potpuno zavareni, čelični cijevni radijatori. Cijevni profili i paneli laserski su zavareni na rebra i blokove. Cijevi su spljoštene u tipične Delta “D-profile cijevi”. To povećava toplinski učin. Laserski zavareni spojevi jedva su vidljivi.




+



Informacije :

Visina: Od 400 do 900 mm
Duljina: Od 500mm-1400mm (50mm/element)
Uvjeti toplinskog učina: 75/65/20°C, prema EN 442
Priključci 4 x 1/2’’ "unutrašnji navoj na bočnim stranama
drugi priključci mogući na upit i nadoplatu

Duljina elementa: 50 mm
Dimenzije cijevi: Ø  25 x 1,25 mm
Standardna boja: RAL 9016
Max. radi tlak 10 bar
Testni tlak  13 bar
Max. radna temperatura: 110°C
Pakiranje: Ekološki prihvatljiva ambalaža s ojačanom kutnom zaštitom
i pakirano u skupljajuću foliju

Vrste radijatora

Toplinske moći i dimenzije



Visina 155 300 350 365 400 415
Rebra Dubina Watt/El.
2 63 12.7 25.2 29.0   32.6 32,6
3 101 17.5 35.4 40.5 42,0 45.5 45,5
4 139 22.8 45.6 52.0 54,0 58.4 58,4
5 177 28.7 56.0 64.0 66,4 71.9 71,9
6 215 34.8 66.4 75.9 78,8 85.3 85,3





Visina 450 500 550 565 600 665
Rebra Dubina Watt/El.
2 63 36.3 39.9 43.5 44,5 47.0 51,6
3 101 50.5 55.4 60.3 61,7 65.1 71,3
4 139 64.7 70.9 77.0 78,9 83.1 91,0
5 177 79.6 87.3 94.9 97,2 102.5 112,2
6 215 94.6 103.8 112.8 115,5 121.8 133,4





Visina 750 900 965 1000 1065 1100
Rebra Dubina Watt/El.
2 63 57.7 68.2 72,8 75.3   82.3
3 101 79.4 93.6 99,7 103.0 109,1 112.3
4 139 101.2 118.9 126,6 130.7 138,3 142.4
5 177 124.8 146.8   161.3 170,7 175.8
6 215 148.5 174.7 185,9 192.0 203,2 209.2





Visina 1200 1500 1800 2000 2200 2500
Rebra Dubina Watt/El.
2 63 89.4 110.6 132.2 146.8 161.6 184.2
3 101 121.7 149.8 178.1 197.1 216.3 245.4
4 139 154.0 189.0 223.9 247.4 270.9 306.6
5 177 190.2 233.2 276.1 304.9 333.7 377.2
6 215 226.3 277.4 328.4 362.3 396.4 447.8





Visina 2800 3000
Rebra Dubina  Watt/El.
2 63 207.4 223.1
3 101 275.1 295.2
4 139 342.8 367.3
5 177 421.2 450.8
6 215 499.5 534.3

Kapacitet vode i težina



Visina 155 300 350 365 400 415
Rebra Dubina
2 63 0.27 0.40 0.44   0.49
3 101 0.39 0.57 0.64 0,65 0.70 0,72
4 139 0.51 0.75 0.83 0,85 0.91 0,94
5 177 0.62 0.93 1.03 1,07 1.14
6 215 0.75 1.11 1.24 1,28 1.37 1,41
Visina 450 500 550 565 600 665
Rebra Dubina
2 63 0.53 0.57 0.62 0,63 0.66 0,72
3 101 0.76 0.83 0.89 0,91 0.95 1,04
4 139 1.00 1.08 1.16 1,19 1.25 1,36
5 177 1.25 1.35 1.46 1,49 1.56 1,70
6 215 1.50 1.62 1.75 1,79 1.88 2,04
Visina 750 900 965 1000 1065 1100
Rebra Dubina
2 63 0.79 0.93 0,98 1.01   1.11
3 101 1.15 1.34 1,42 1.47 1,55 1.60
4 139 1.50 1.75 1,86 1.92 1,03 2.09
5 177 1.87 2.18   2.39 2,52 2.59
6 215 2.25 2.61 2,77 2.85 3,01 3.09
Visina 1200 1500 1800 2000 2200 2500
Rebra Dubina
2 63 1.19 1.45 1.71 1.88 2.05 2.31
3 101 1.73 2.11 2.49 2.74 2.98 3.35
4 139 2.26 2.77 3.27 3.60 3.92 4.38
5 177 2.80 3.41 4.02 4.44 4.85 5.49
6 215 3.33 4.05 4.78 5.28 5.79 6.59
Visina 2800 3000
Rebra Dubina
2 63 2.57 2.75
3 101 3.70 3.93
4 139 4.82 5.10
5 177 6.14 6.58
6 215 7.45 8.06
Visina 155 300 350 365 400 415
Rebra Dubina
2 63 0.31 0.54 0.62   0.70
3 101 0.46 0.79 0.91 0,94 1.02 1,06
4 139 0.62 1.05 1.20 1,24 1.35 1,39
5 177 0.77 1.31 1.49 1,54 1.67
6 215 0.92 1.56 1.78 1,84 2.00 2,06
Visina 450 500 550 565 600 665
Rebra Dubina
2 63 0.78 0.86 0.94 0,96 1.02 1,12
3 101 1.14 1.25 1.37 1,40 1.48 1,63
4 139 1.50 1.65 1.80 1,84 1.95 2,14
5 177 1.86 2.04 2.22 2,28 2.41 2,65
6 215 2.21 2.43 2.65 2,72 2.87 3,15
Visina 750 900 965 1000 1065 1100
Rebra Dubina
2 63 1.26 1.50 1,61 1.66   1.83
3 101 1.83 2.18 2,33 2.41 2,56 2.64
4 139 2.40 2.85 3,05 3.15 3,35 3.45
5 177 2.96 3.52   3.89 4,13 4.26
6 215 3.52 4.18 4,47 4.62 4,91 5.06
Visina 1200 1500 1800 2000 2200 2500
Rebra Dubina
2 63 1.99 2.47 2.96 3.28 3.61 4.09
3 101 2.87 3.57 4.27 4.73 5.20 5.91
4 139 3.75 4.66 5.57 6.18 6.80 7.72
5 177 4.63 5.75 6.87 7.62 8.38 9.52
6 215 5.50 6.83 8.17 9.06 9.96 11.31
Visina 2800 3000
Rebra Dubina
2 63 4.57 4.89
3 101 6.61 7.09
4 139 8.66 9.29
5 177 10.66 11.43
6 215 12.67 13.58

Vrste priključaka

Priključci : 4 x Ø 1/2"za visine  400, 500, 600, 750 i 900 mm

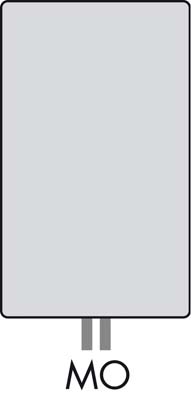

Za visine 1800 i 2000 mm : 2 x Ø1/2" (srednji priključak)

Za druge priključke, boje i dimenzije upućujemo vas na zasebni katalog ''Delta po mjeri''



Korektivni faktori

Nosači

NA = WA + Dubina/2

Model Dubina ugradnje  WA udaljenost od zida
2 – Rebra 63 32 / 42
3 – Rebra 101 32 / 42
4 - Rebra 139 32 / 42



Montaža : komplet od 4 ili 6 podesivih zidnih ili pregradnih nosača,

Pribor uključen u pakiranje i cijenu : 1 odzračni pipac, 1 slijepi čep, vijci i zatici .

Svi radijatori Delta Laserline u standardnom rasponu mogu biti postavljeni za postizanje veće emisije topline.

Technical catalogue - Delta column radiators

Naši radijatori imaju garanciju na 10 godina na sve greške u proizvodnji, pri korištenju u normalnim uvjetima, za sustave toplovodnog grijanja. Ta garancija ne odnosi se na kvarove uzrokovane nepravilnom montažom ili vanjskim čimbenicima (kvaliteta vode, cijevi propusne na kisik,...). U slučaju greške kod sirovina ili greške u proizvodnji priznate od strane N.V. RADSON, kupac ima pravo tražiti popravak ili zamjenu neispravnih dijelova. N.V. RADSON izričito se ograđuje od svake štete, ozljede ili oštećenja drugih dobara, te gubitka dobiti.

Naša garancija na 10 godina vrijedi samo za kupnju od 1. siječnja 2007. godine.
