Pločasti radijatori

Integra+ Parada

Pločasti radijatori - Integra+ Parada

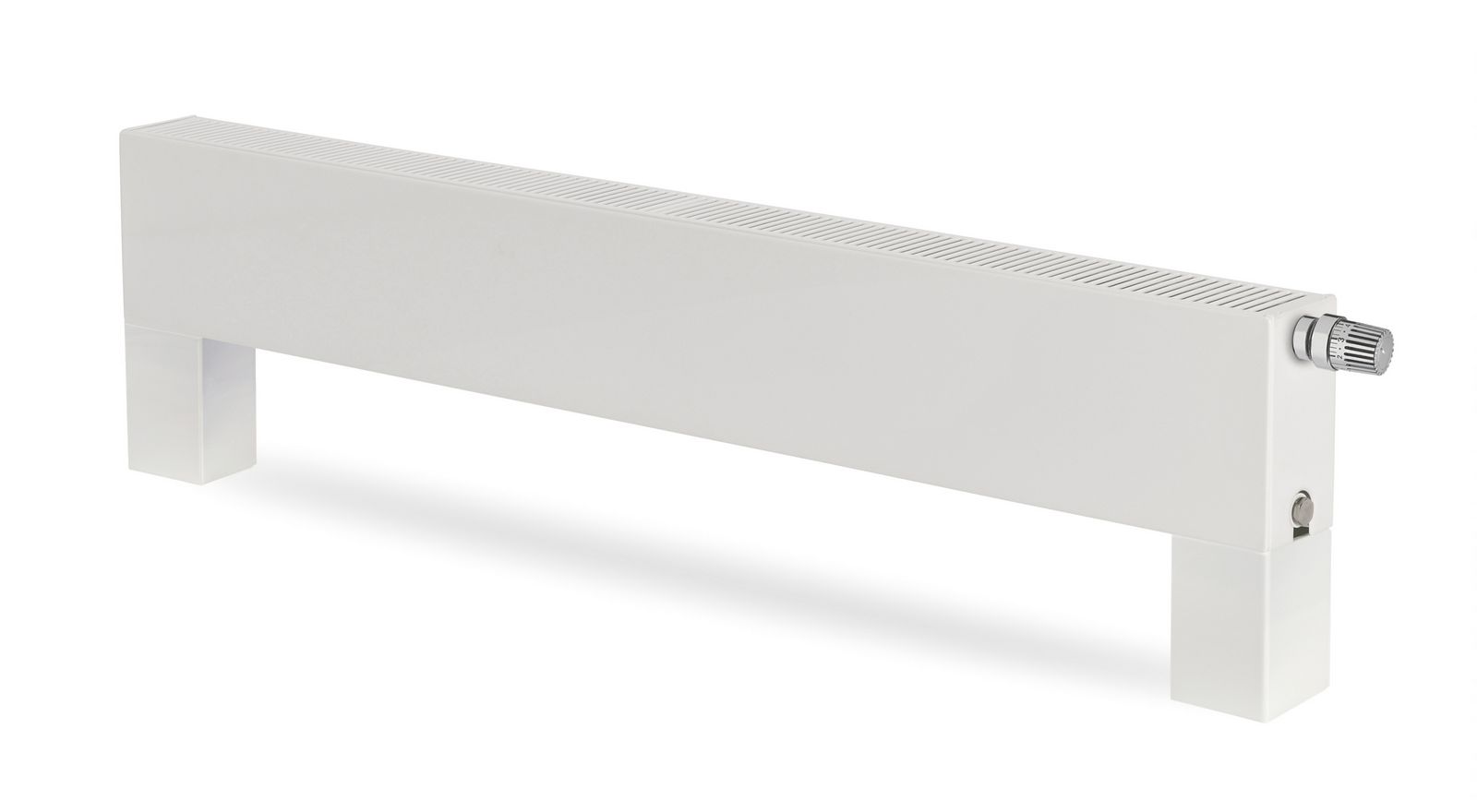

Robustan pločasti radijator sa skrivenim cijevima polaznog i povratnog voda te ugrađenim tijelom ventila. Parada ima ravnu prednju ploču te kombinira ravne bočne ploče i gornju rešetku izvedenu s lijepim završnim slojem boje.


+

Informacije:

Visina  (mm) 400 - 500 - 600 - 750 - 900
Duljina (mm) 450 - 600 - 750 - 900 - 1050 - 1200 - 1350 - 1500 - 1650 - 1800 - 1950 - 2100
Razmak 50 mm (kanal za vodul)
25 mm (konvektori)
Priključci 6 x promjer 1/2" (15/21)
Montaža 4 ili 6 zavarenih ovjesa
Pribor

1 slijepi čep za ispuštanje, 2 ili 3 nosača (ovisno o duljini radijatora), vijci i zatici.  Polazni i povratni vod ugrađeni su na desnoj strani (lijevoj na zahtjev), tijelo termostatskog ventila s namjestivom kv-vrijednosti već je tvornički ugrađeno, kao i odzračni pipac i 2 slijepa čepa, te nosači za montažu

Pakiranje  radijatori su s 2 strane zaštićeni kartonom, uključujući zaštitu rubova. Radijatori su omotani u stiskajuću foliju.
Garancija 10 godina

Vrste radijatora

 Type 11


 Type 21s

Type 22

Type 33

Toplinske moći i dimenzije

Length Watt Type 11
Height 300 400 500 600 750 900
450 75/65/20 242 306 366 424 506 584
600 75/65/20 323 408 488 565 675 779
750 75/65/20 404 510 611 707 844 974
900 75/65/20 484 612 733 848 1013 1168
1050 75/65/20 565 714 855 989 1181 1363
1200 75/65/20 646 816 977 1130 1350 1558
1350 75/65/20 726 918 1099 1272 1519 1752
1500 75/65/20 807 1020 1221 1413 1688 1947
1650 75/65/20 888 1122 1343 1554 1856 2142



Length Watt Type 21S
Height 300 400 500 600 750 900
450 75/65/20 339 421 498 571 676 776
600 75/65/20 452 562 664 761 901 1034
750 75/65/20 566 702 830 952 1127 1293
900 75/65/20 679 842 996 1142 1352 1552
1050 75/65/20 792 983 1162 1332 1577 1810
1200 75/65/20 905 1123 1328 1523 1802 2069
1350 75/65/20 1018 1264 1494 1713 2028 2327
1500 75/65/20 1131 1404 1661 1904 2253 2586
1650 75/65/20 1244 1544 1827 2094 2478 2845
1800 75/65/20 1357 1685 1993 2284 2704 3103
1950 75/65/20 1470 1825 2159 2475 2929 3362
2100 75/65/20 1583 1966 2325 2665 3154 3620
2250 75/65/20 1697 2106 2491 2855
2400 75/65/20 1810 2246 2657 3046



Length Watt Type 22
Height 300 400 500 600 750 900
450 75/65/20 456 569 675 773 911 1037
600 75/65/20 608 759 899 1031 1214 1383
750 75/65/20 760 949 1124 1289 1518 1729
900 75/65/20 912 1139 1349 1546 1822 2075
1050 75/65/20 1064 1328 1574 1804 2125 2420
1200 75/65/20 1216 1518 1799 2062 2429 2766
1350 75/65/20 1368 1708 2024 2319 2732 3112
1500 75/65/20 1520 1898 2249 2577 3036 3458
1650 75/65/20 1671 2087 2473 2835 3340 3803
1800 75/65/20 1823 2277 2698 3092 3643 4149
1950 75/65/20 1975 2467 2923 3350 3947 4495
2100 75/65/20 2127 2657 3148 3608 4250 4841
2250 75/65/20 2279 2846 3373 3866
2400 75/65/20 2431 3036 3598 4123
2550 75/65/20 2583 3226 3822 4381



Length Watt Type 33
Height 300 400 500 600 750 900
450 75/65/20 638 810 970 1120 1329 1521
600 75/65/20 850 1079 1293 1493 1772 2027
750 75/65/20 1063 1349 1616 1867 2215 2534
900 75/65/20 1275 1619 1940 2240 2658 3041
1050 75/65/20 1488 1889 2263 2613 3101 3548
1200 75/65/20 1700 2159 2586 2987 3544 4055
1350 75/65/20 1913 2429 2909 3360 3987 4562
1500 75/65/20 2126 2699 3233 3734 4430 5069
1650 75/65/20 2338 2968 3556 4107 4872 5575
1800 75/65/20 2551 3238 3879 4480 5315 6082
1950 75/65/20 2763 3508 4202 4854 5758 6589
2100 75/65/20 2976 3778 4526 5227 6201 7096
2250 75/65/20 3188 4048 4849 5600
2400 75/65/20 3401 4318 5172 5974
2550 75/65/20 3613 4587 5495 6347
2700 75/65/20 3826 4857 5819 6720
3000 75/65/20 4251 5397 6465 7467

Kapacitet vode i težina

Volume : L / m

type 300 400 500 600 750 900
11 1,80 2,42 3,04 3,67 4,60 5,53
21s 4,00 5,17 6,33 7,50 9,35 11,20
22 3,71 4,89 6,06 7,24 9,00 10,76
33 5,52 7,30 9,08 10,86 13,52 16,19

Weight : kg / m

type 300 400 500 600 750 900
11 9,60 12,82 16,04 19,27 24,10 28,93
21s 15,60 21,17 26,73 32,30 39,45 46,60
22 17,90 23,78 29,65 35,52 44,33 53,14
33 26,67 35,84 45,02 54,19 67,95 81,71

Vrste priključaka

Priključci



Mogućnost spajanja SA termostatskim ventilom

Desno

Lijevo

Za mogućnosti priključka BEZ termostatskog ventila idi na Proizvod - Integra - vrste priključaka- Mogućnost spajanja BEZ termostatskog ventila

Nosači

b = Visina-   c = Duljina







Usko postavljanje

X1 = 24 mm





Široko postavljanje

X1 = 39,5 mm





Type 11
a: 95 mm
b: 58,5 mm
c: 25 mm

Type 21S
a: 103 mm
b: 65,5 mm
c: 31 mm

Type 22
a: 140 mm
b: 84 mm
c: 31 mm

Type 33
a: 205 mm
b: 84 mm
c: 31 mm



Type 11
a: 110 mm
b: 74 mm
c: 41 mm

Type 21S
a: 119 mm
b: 81 mm
c: 47 mm

Type 22
a: 156 mm
b: 100 mm
c: 47 mm

Type 33
a: 221 mm
b: 100 mm
c: 47 mm



MCW-5 brackets



B = visina radijatora

Korektivni faktori

Tehnički katalog Radson

Tehnički katalog Radson
PDF: 113.48 MB

Naši radijatori imaju garanciju na 10 godina na sve greške u proizvodnji, pri korištenju u normalnim uvjetima, za sustave toplovodnog grijanja. Ta garancija ne odnosi se na kvarove uzrokovane nepravilnom montažom ili vanjskim čimbenicima (kvaliteta vode, cijevi propusne na kisik,...). U slučaju greške kod sirovina ili greške u proizvodnji priznate od strane N.V. RADSON, kupac ima pravo tražiti popravak ili zamjenu neispravnih dijelova. N.V. RADSON izričito se ograđuje od svake štete, ozljede ili oštećenja drugih dobara, te gubitka dobiti.

Naša garancija na 10 godina vrijedi samo za kupnju od 1. siječnja 2007. godine.



Uvijeti jamstva za RADSON čelične panelne radijatore


RADSON radijatori se prodaju i stavljaju na raspolaganje u skladu s Uredbom (EU) Europskog parlamenta i Europskog vijeća br. 305/2011 o utvrđivanju usklađenih uvjeta za stavljanje na tržište građevinskih proizvoda.
Rettig Belgium NV , Vogelsancklaan 250 , 3520 Zonhoven (u daljnjem tekstu: jamac) daje 10 godina jamstva (od datuma kupnje) za RADSON panelne radijatore ugrađene u vodovodnu instalaciju centralnog grijanja, ali ne duže od 11 godina od datuma proizvodnje navedenog na radijatoru.
Jamstvo kvalitete dodjeljuje se pod uvjetima navedenim u jamstvenom dokumentu pod uvjetom da je proizvod kupljen od ovlaštenog distributera - Rettig Belgium NV ili njegovog ugovorenog partnera,  na tržištu namijenjenom  tome distributeru.
Kupnja proizvoda izvan tržišta  gore navedenog ovlaštenog distributera u području u kojem distributer ne provodi ovlaštenu prodaju ili njegovo sklapanje u tom području isključuje odgovornost Jamca koja proizlazi iz danog jamstva kvalitete.
 Jamstvo vrijedi za radijatore ugrađene u vodovodne instalacije centralnog grijanja:
o u zatvorenom sustavu s ekspanzijskom posudom;
o napajanje iz toplinskog centra, kotlovnice ili toplinske pumpe;
o izrađene od crnih čeličnih / bakrenih ili plastičnih cijevi s antidifuzijskom barijerom;
o opremljen lokalnim ventilacijskim otvorima (nije dopušten središnji sustav odzračivanja);
o koristi se za grijanje stambenih prostora, poslovnih zgrada, servisnih centara  ili drugih zgrada koje nisu izložene štetnoj aktivnosti korozivnih tvari niti trajnoj ili privremenoj vlažnosti površine radijatora.
Ugradnja RADSON radijatora u male  sustave (do 25 kW) dopuštena je uz primjenu inhibitora korozije.
Tijekom jamstvenog razdoblja radijatori i njihove komponente s greškama koje su utvrđene da potječu od proizvođača, potrebno je  prijaviti najkasnije mjesec dana od dana potvrde  greške kako bi se ista ispravila  ili zamijenila novom, bez oštećenja uređaja.

4. Jamstvo se priznaje kada:
o postoji dokaz o kupnji, odnosno račun
o radijatori su montirani u sustavima centralnog grijanja vode u skladu s nacionalnim tehničkim propisima i standardima
o poštivanje zahtjeva jamca uključenih u „Uvjete korištenja RADSON pločastih radijatora“.

5. Maksimalni radni tlak u instalacijama centralnog grijanja RADSON pločastih radiatora ne smije prelaziti 6 bara a maksimalna radna temperatura je 110 ° C.
U visokim zgradama odnosno višekatnim objektima mora se primijeniti sustav distribucije zone. Ispitivanje nepropusnosti mora se provesti na eksperimentalnom tlaku koji je jednak radnom tlaku u instalaciji, dodajući dva bara , i  ne manje od četiri bara. Maksimalni tlak tijekom ispitivanja nepropusnosti instalacije mora biti jednak 8 bara .

6. Jamstvo ne pokriva montirane radijatore:
o u instalaciji centralnog grijanja spojenu na visokotemperaturnu distribucijsku mrežu kroz usisni lift ili petlju za miješanje pumpe;
o na bazenima, autopraonicama, praonicama, klaonicama, javnim zahodima, kupaonicama ili drugim prostorijama s visokom aktivnošću korozivnih tvari u zraku, kao i na područjima gdje je radijator izložen trajnoj ili privremenoj vlažnosti - ne odnosi se na pocinčane radijatore s dodatnom antikorozivnom zaštitom;
o u instalacijama centralnog grijanja povezane s vodoopskrbnim sustavom bez zaštitnih armatura, protiv povratnog toka;
o u instalaciji centralnog grijanja s vodom koja se uklanja češće ili duže nego što je preporučeno u uvjetima eksploatacije;
o u parnim instalacijama;
o u instalacijama centralnog grijanja gdje je razina kvalitete vode ispod preporučene, tj.
o ukupna količina klorida i sulfatnih iona ne smije biti veća od 150 mg / l (za instalacije s bakrenim cijevima ne većim od 50 mg / l),
o sadržaj kisika ne viši od 0,1 mg / l,
o pH reakcija vode unutar 7,0 .0 10,0,
o ukupna tvrdoća vode ne veća od 4,0 mval / l.

7. Jamstvo ne pokriva štete na radijatoru ili njegovim dijelovima (nosačima, poklopcima) koje su posljedica nepravilnog  rukovanja, skladištenja, transporta ili zlouporabe. To se posebno odnosi na radijatore:
o skladištenje na otvorenom prije ugradnje,
o s mehaničkim oštećenjem,
o onečišćeni iznutra čvrstim tijelima ili štetnim tekućinama,
o deformirane po prekomjernom ispitnom tlakom ili statičkim tlakom u instalaciji, deformiranje zbog smrzavanja,
o s mehaničkim oštećenjem zbog preopterećenja uslijed sjedenja na radijatoru

8. Radijatori se moraju montirati s originalnom ambalažom. Pakiranje mora biti ostavljeno na radijatoru čak i ako je instalacija centralnog grijanja aktivirana za grijanje u zgradama tijekom završnih radova ili u svrhu drenaže. Preporučljivo je ukloniti ambalažu nakon završnih radova.
Prije puštanja sustava u rad, treba provjeriti nepropusnost ispravnosti vijčanih spojeva radijatora (odzračnik, ventilski uložak i slijepi čepovi,) kao i priključak na sustav. Radijatori zahtijevaju povremeno čišćenje. Preporučljivo je koristiti samo mekane i nježne tkanine koje se mogu lagano navlažiti. Za čišćenje radijatora nije preporučljivo koristiti agresivna ili korozivna sredstva (npr. Kisela otapala ili sredstva s klorom). Panelni radijatori se ne mogu koristiti za sušenje vlažnih predmeta stavljenih na radijator. Reklamacije kod oštećenja lakiranih površina zbog nepravilnog rukovanja ili održavanja neće biti odobrene.
Zabranjeno je uklanjanje vode iz cijelog postrojenja ili njegovog dijela i ostaviti ga u takvom stanju. Također se odnosi na nova postrojenja s ispitivanjem nepropusnosti. Ako postoji potreba za uklanjanjem vode, npr. zbog radova na obnovi ili održavanju voda se mora ukloniti samo s navedenog dijela. Nakon završetka svih radova instalacija se mora odmah napuniti vodom. Količina vode koja se koristi za punjenje mora se pratiti, npr. vodomjerom. Jamstvo našeg proizvoda je dano pod uvjetom da ga kupac ili treća strana nije popravio ili izmijenio bez odobrenja jamca.

9. Pojavom grešaka u jamstvenom roku slijedi postupak potraživanja obavještavanjem Trgovca o šteti u posebnom reklamacijskom obrascu koji uključuju podrijetlo i detalje oštećenja. Trgovac na malo prihvaća obrazac zahtjeva i dostavlja ga jamcu putem preporučenog pisma, faksa ili e-maila u roku od 24 sata od primitka. U slučaju nepotpunih podataka, obrazac se vraća kako bi bio ispunjen. Uz obrazac se prilaže račun ili njegov primjerak. Jamac može zatražiti foto-dokumentaciju proizvoda koji je predmet zahtjeva.

10. Da bi se priznao zahtjev, Jamac obavlja vizualni pregled prostorije montaže ili na drugom području koje odredi Jamac. Originalna ambalaža koja se koristi za isporuku mora se čuvati za inspekciju u slučaju oštećenja s mehaničkim podrijetlom. Ako je potraživanje priznato, Jamac se obvezuje popraviti ili zamijeniti dijelove za koje je utvrđeno da su neispravni zbog nepravilne proizvodnje ili materijalnih nedostataka ili zamijeniti radijator novim uređajem bez nedostataka. U posebnim slučajevima (npr. Kada proizvod treba biti poslan iz inozemstva) Jamac ima pravo produljiti rok za priznavanje zahtjeva koji je normalno definiran do 30 dana.
U slučaju oštećenja koje ne utječu na funkcionalnost radijatora, može se ponuditi i popust.
U slučaju potraživanja u vezi proizvoda,koji se više ne proizvodi, Jamac će ponuditi ekvivalent sa sličnim parametrima ili jamstvo povrata novca na dan kupnje. Jamac ne isporučuje zamjenski radijator za vrijeme postupka priznavanja reklamacije.

11. Jamac ima pravo odabrati način rješavanja šteta.
 U slučaju da se pojave bilo kakve poteškoće kod ugradnje zamijenjenog radijatora, npr.u slučaju nedostatka ventila za odvajanje radijatora od instalacije, servisni centar može odbiti demontażu i  ugradnju novog radijatora. Kao posljedica toga, jamstveni zahtjev se priznaje kao izvršen od strane jamca.

12. Jamstveni rok produljuje se zbog vremena odštete izračunatog od dana dostave Jamcu do datuma odštete. U slučaju zamjene odobrava se novo jamstveno razdoblje.

13. Jamac zadržava pravo izmjene svojih proizvoda bez prethodne obavijesti, osim ako se te promjene ne odnose na značajne tehničke detalje koji utječu na postupak odabira.

14. Jamstveni uvjeti na prodanom proizvodu  ne isključuju, ograničavaju ili obustavljaju prava kupaca kada se proizvod ne pridržava ugovora u skladu sa zakonskim aktom o posebnim uvjetima kupoprodaje.
